GİRİŞ

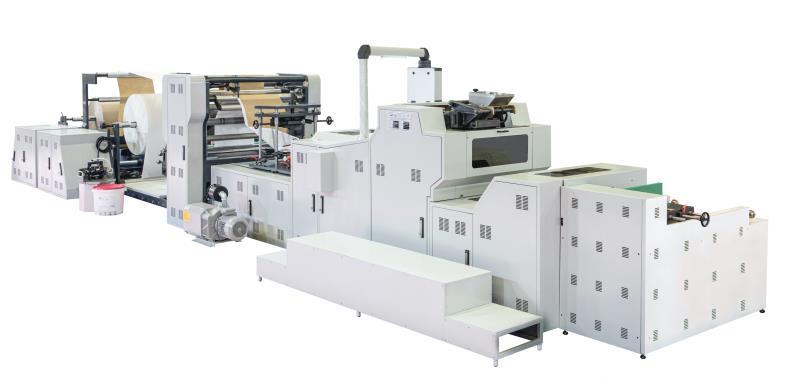

GERMA serisi rulo ile beslemeli kare altlı kağıt torba makinesi, boş veya basılı kağıt, yan yapıştırma, boru şekillendirme, boru kesme, alt katlama, alt yapıştırma, alttan şekillendirmeli kare alt kağıt torbalar üretmek üzere tasarlanmıştır olup nihai ürün tek bir seferde beslenerek tamamlanabilecektir. Böylece 40 gsm’den 130 gsm’ye kadar kağıt torbaları üretiminde makineyi ideal kılmaktadır.
Ayrıca gıda ve ayakkabı torbaları ve diğer yaygın olarak kullanılan kağıt torbalar türlerini yapmak için ideal bir ekipmantır. Makine, merkezi kontrol sistemi (CPU) kontrolünün yüksek hızlı hareketi de dahil olmak üzere Alman makine üretim teknolojisini ve fikirlerini kullanır,
Dokunmatik ekran ve servo sistem ayarlanabilir çanta uzunluğu, hepsi farklı özelliklerde çanta üretmek içindir.
Müşteri bir servo pencere kalıp kesme ve film yama ünitesi talep edebilir. Ekonomik şeffaf pencere torbaları üretmek için GERMA-190 Rulo beslemeli üretim makinesine iki katlı ünite eklendi.
* Rulo ile beslenen kare altlı kağıt torba makinesi, Japon OMRON Servo sistemi ve düzeltme için SICK fotosel ile donatılmıştır, böylece kullanıcılar baskılı malzemeyi doğru bir şekilde çekebilir ve ayar ve önceden ayarlanma zamanını en aza indirebilir.
• Bir OMRON elektrikli kontrol sistemi ve OMRON MOTION CONTROLLER (CPU) ile donatılmıştır: Bu, dokunmatik ekranlı bir yüksek hız ve yüksek hassasiyet, hareket kontrolü ve üretim akışı elde etmek için optik fiberin entegrasyonunu sağlar. operasyon fonksiyonları açıktır ve harika bir insan-makine arayüzü bulunmaktadır.
* Bir gerilim sistemi ve otomatik WEB düzeltme sistemi ile donatılmış olan bu kağıt torba üretim makinesi atıkları azaltıp verimliliği artırabilir.
* Servo motor ayarlanabilir şekillendirme plakası ile, bireysel şekillendiricilere gerek yoktur. Bu aynı zamanda farklı torba boyutları arasında daha hızlı bir değişiklik sağlar
* Kağıt web dedektörü ile donatılmış otomatik arıza alarmı, kağıt sıkışmalarından kaynaklanan makinenin hasar görmesini önler.
* Ayrıca otomatik yağlama sistemi ve zamanlama nicel yağlama ile donatılmıştır
* Vakum destekli ana tambur, torba tabanı oluşumu sırasında daha iyi kontrol sağlar
* İki set kapalı makara standı bölümü, Atıkları azaltmak ve verimliliği artırmak için bir İtalyan RE gerilim sistemi ve Alman SICK WEB rehberlik sistemi ile donatılmıştır.
* İki katlı kağıt torba makinesi ofset alt dilme ile torba üretebilir.
* İki katlı torbanın katları arasında kısmi veya tam yapıştırma olabilir
TEKNİK PARAMETRELER
Kağıt rulo genişliği (mm) A : 300-640
Kağıt rulo çapı (mm) B : 1200
Kağıt rulo çekirdek çapı (mm) C : 76
Kağıt kalınlığı (gsm) D : 60-130
Maksimum iki katmanlı Ağırlık (gsm): 160
Poşet Tüp kesme uzunluğu (mm) C: 180-470
Çanta Uzunluğu (mm)L : 150-380 mm
Çanta yüz genişliği (mm) W : 70-190
Çanta Alt Boyutu (mm) H : 40-115
Max. Hız (Çanta / Min-Max): 80-150
(KW toplam Güç ): 16
Makine boyutu (mm): 14000x2600x1900
Makinenin ağırlığı: 10.000 Kg
İki Kat Ünitesi: dahildir
Üç türle Alt Kapama: dahildir
Tambur vakumu destekli alttan şekillendirme: dahildir
Not: Makine hızı kağıt ve yapışkan niteliklerine, torba boyutlarına, operatör bilgisine ve genel iş felsefesine bağlıdır.
ELEKTRİK VE PNÖMATİK TESİSİ:
Standart güç kaynağı: 380V 3 fazlı-50/60 Hz + 220 V tek fazlı
(farklı güç kaynağı için Orse satış departmanı ile iletişime geçiniz)
Kontrol gerilimi: 24 VDC
Kablolama: EN 60204 normlarına göre
Elektrik santrali: CE standartlarına göre
Kurulu güç: 16 kW
Gerçek güç tüketimi: < 10 kW
Basınçlı hava tüketimi : < 300 l/dak
Çalışma hava basıncı: 6 bar
BİLEŞEN:
PLC: Omron NJ1-501
Hareket kontrolü: Omron NJ1-501
Servo sürücüler: Omron Accurax G5 serisi
Fırçasız Servo Motorlar: Omron Accurax G5 & G serisi
Asenkron elektrik motorları: Motovario
İnsan-Makine Arayüzü: Omron
Butonlar ve emniyet anahtarları: Eaton, Allen Bradley, Shineder
Bağlayıcılar: Harting, Klemsan
Ana şalter ve Sigortalar: Eaton, Shineder
24 VDC trafo: Omron
Röleler: Omron
Çeviriciler: Omron MX serisi
Fotoseller: Leuze, Balluff
Yakınlık anahtarları: Turck
Elektro valfler ve hava silindirleri : Festo, SMC
