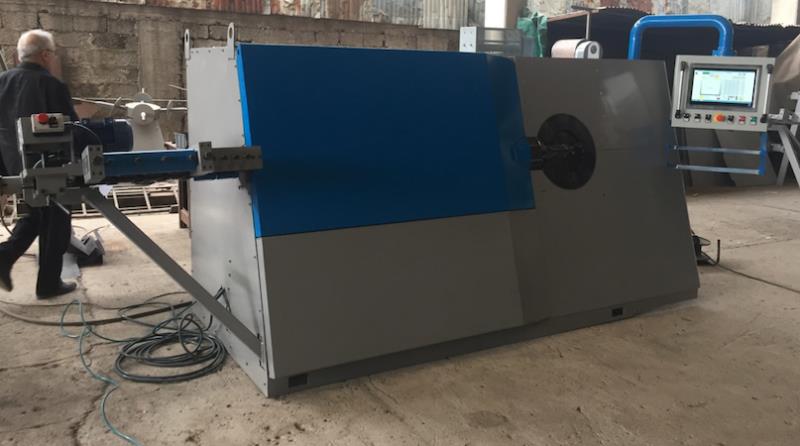

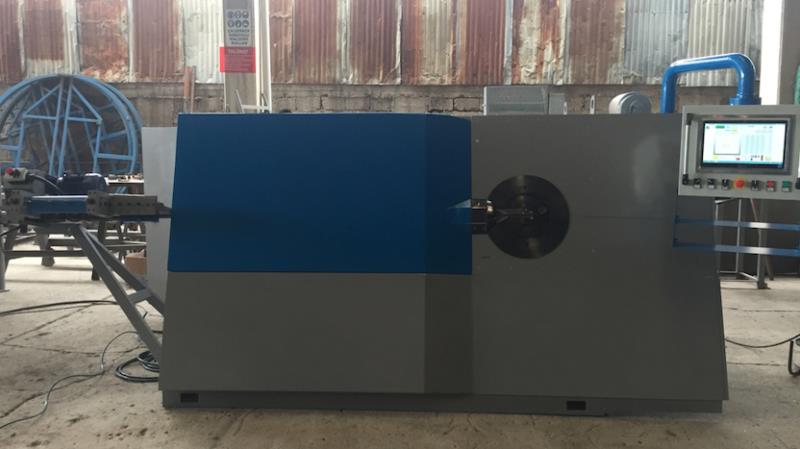

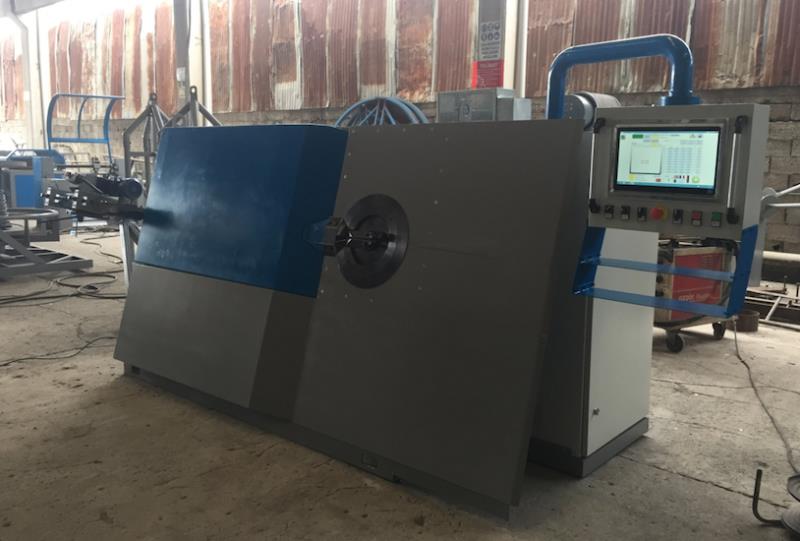

La machine est conçu pour fonctionner la bobine. Elle peut fonctionner double bobine . La machine a une section de bobine a ouvrir. c'est une machine a étrier complètement automatique. Les deux axes des bobines sont utilises pour la production d'étriers. Elle a la propriété de produire tous les types de pièces qui peuvent entrer dans votre ordinateur, ne nécessite pas de personnel qualifie, l'animation des pièces a fabriquer sont présentées, l'équipement de redressage prêt pour 4 diamètres différents, par exemple: 200 x 500 mm étrier produit 2 pièces en 6 secondes.
DÉTAILS TECHNIQUES:
Capacité de production
Monofil: Φ8 mm
Double fil: Φ4mm Φ5mm- Φ6mm
Max. Pliage occasion: CW et CCW
possibilité de conduire: manuelle et automatique avant et Bacward
Puissance nominale 2 servomoteurs: 4 kW+3 KW
Moteur d'entraînement: 4 kW (moteur servo)
Pliage puissance du moteur: 3 kW (moteur servo)
Longueur à lerance: ± 1mm
Pliage tolérance: ± 1 °

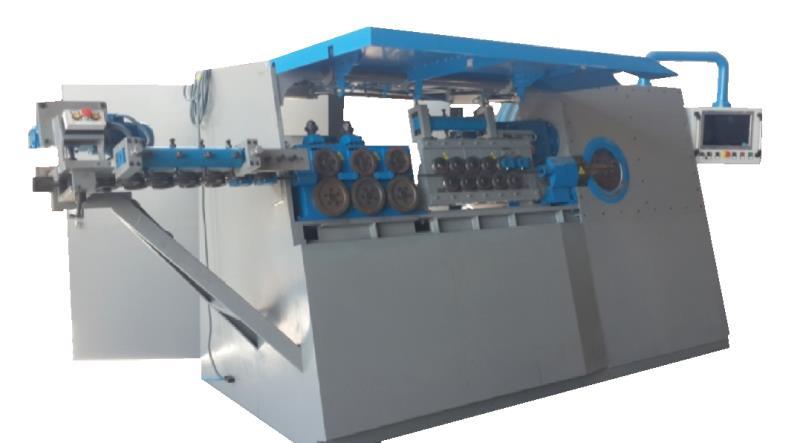

unité de redressage: X et Y axe avec plusieurs rouleaux
Unité de commande: programme sensible opérateur, Forme peut facilement être créé par l'opérateur aidant avec des angles et la longueur
Unité de conduite: Industrial boîte de vitesses de type par ORSE
Unité de cintrage: Industrial boîte de vitesses de type par ORSE
la consommation d'air comprimé moyenne: 6l / min
Moyenne électrique consommation d'énergie: 4Kw
Compresseur Nécessaires: 150lt / min
Pression de service (bar): 6 Bar
Moteur de frein: 4KW
Coupe: Type lourd boîte de vitesses industrielle
Voltage: 380V-50 Hz-3 Haze
Commutateurs électriques: Siemens
Servomoteurs: LG / LS Industrial
Servodrivers: LG / LS Industrial

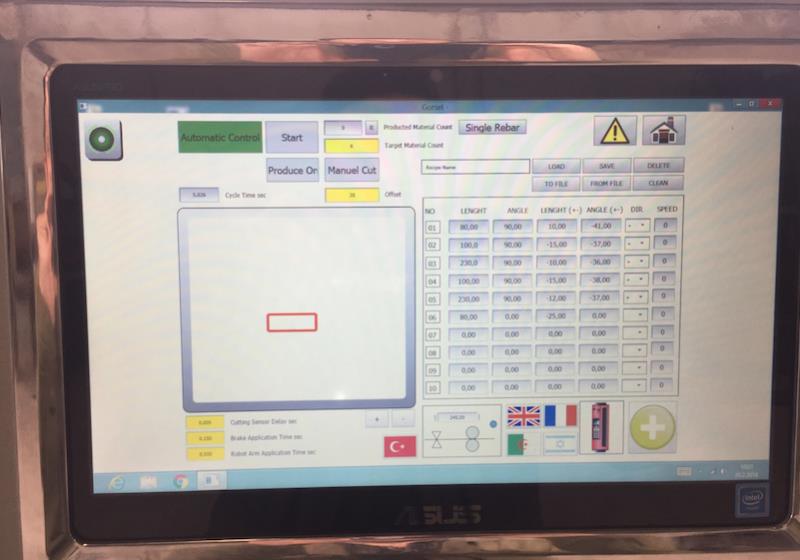

Contrôle Type d'écran: écran tactile 15 ''
Dimensions de la machine (LxPxH): 1500mmx4600mmx1900mm
Poids de la machine: 2.500 kg
Espace de travail (m2) W: 3m - L: 12m: APRX. 40m2 (min.)
CHAMP D'APPLICATION DE L'OFFRE
1 fils offs de salaire: 2 PCS
2 machine centrale
a- fils unités de redressement: 2 Unités
b- unité de fil d'alimentation: 1 unité
c- fil unité de pliage: 1 unité
d- unité de coupe de fil: 1unité
e- Armoire électrique: 1 unité
Console de contrôle 3-: 1 unité
4-Tools: 1 Set
guide de 5 -User: 1 Set
Liste des composants - ROBOMAT-
Description Marque Origin
1. servomoteurs: LG / LS INDUSTRIELS: CORÉE
2. servomoteurs: LG / LS INDUSTRIELS: CORÉE
3. PLC: LG / LS INDUSTRIAL: CORÉE
4. Alimentation: OMRON: JAPON
5. Écran de l'opérateur: ASUS: JAPON
6. Commutateurs électriques: SIEMENS: ALLEMAGNE
7. KLEMENS: KLEMSAN: TURQUIE
La machine est peint par l'eau et résistant à la corrosion à deux composants époxy apprêt et peinture.
Note: Notre société se réserve le droit d'apporter des modifications aux spécifications techniques des machines jugées nécessaires et sans préavis.
