CARACTERISTIQUES TECHNIQUES

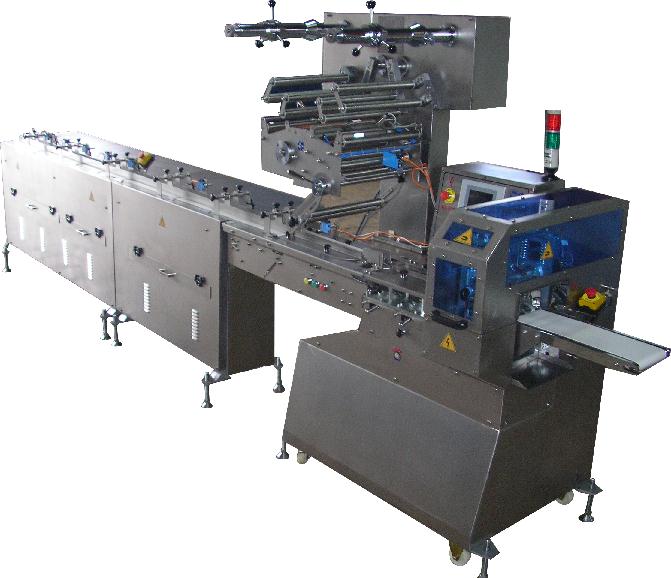

Le systeme de la chaine d’alimentation et d’emballage est avec servo moteur, dans la machine Flowpack l’alimentation se fait avec les bandes.
Dans la machine d’emballage horizontal ; on doit utiliser 4 unites de servo moteur Mokon dans les groupes suivants - Groupe de Machoire – Groupe de Table – Groupe Convoyeur et Groupe d’axe en caoutchouc.

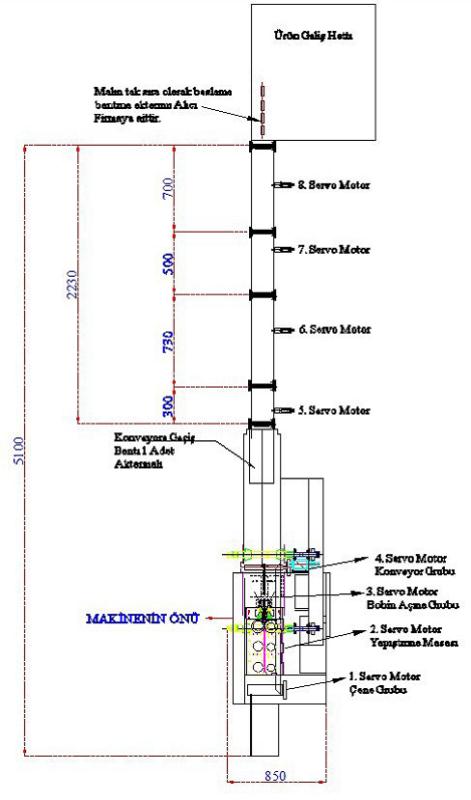

Groupe d’ Alimentation Automatique ; elle est composee de 7 bandes en total, 4 unites de bandes commandée par un servo moteur , 2 unites de bandes reliee au servo motor et 1 unite de bande
reliée au convoyeur mobile.
Groupe de Machoire avec conducteur servo moteur, il est compose de 2 ou 3 machoires selon les produits a utiliser. Pendant le fonctionnement du machine, reglage de vitesse entre les valeurs minimum et maximum.
Le groupe de bobine a double tete. Les axes de bobine ont double roulement. Changeable automatiquement.
Groupe Table Adhesive avec 4 disques , disque d’impression fixes. Quand la machine est en arret l’appareil de chauffage s’ouvre automatiquement, et quand la machine commence a travailler de nouveau l’impression prends sa position automatiquement.
Groupe de convoyeur avec servo conducteur, commande automatiquement par le principe “il y a – il n’y as pas”.
Reglage de la hauteur de l’emballage sans grade commandé par un servo entre les valeurs minimum et maximum.
Syseme automatique de frein.
Systeme mecanique plus resistant et professionel .
Le Reglage automatique d’emballage se fait de l’ecran digitale.
L’unite enveloppe est fixe ou reglable en rapport avec les produits ;
Systeme de commande d’axe OMRON SYMAC NJ SERIES
Servo moteur OMRON et conducteur
Panneau digital OMRON 5,7
Toutes les matieres pneumatiques utilisees sont SICK .
Toutes les mesures seront determines conjointement sur l’emplacement de votre usine.
La chaine d’alimentation automatique d’emballage et la chaine de production manufacturiere seront reliees parallelement entre eux. A cet egard, n’importe quels bandes supplementaires ou de pieces jointes qui seront necessaire, l’acheteur en sera responsable des entreprises.
De la chaine de production manufacturiere, jusqu’a l’alimentation automatique des bandes, le produit appartient a la societe beneficiaire.
SPECIFICATIONS
Largeur de Machoire:160 mm
Dimensions de Produit
Largeur: 20-150 mm
Hauteur: 5-60 mm
Longueur: 60- 260 mm
Vitesse de Machine:300 paquets/ min.
Max. Largeur de bobine:400 mm
Max. Diametre de bobine:450 mm
Diametre interieur de bobine:60-76 mm
Dimensions de machine
largeur: 850 mm
hauteur: 1800 mm
longueur: 5600 mm
Poids de machine: 700 kg
Systeme pneumatique:4 bar
Voltage electrique:380 Volt / 3 Phases 50 Hz
Consommation d’energie:11,5 kW – 40 Amp
Puissance Moteur/ Puissance de Rechauffeur: 9,5 kW – 2 Kw
