PAKETLEME DETAYLARI
Tek yüzeyleri sıcakla veya soğukla yapışan lak tatbik edilmiş OPP ve OPP çeşitleri; paketleme ambalaj kâğıdı olarak
Kullanılabilir.

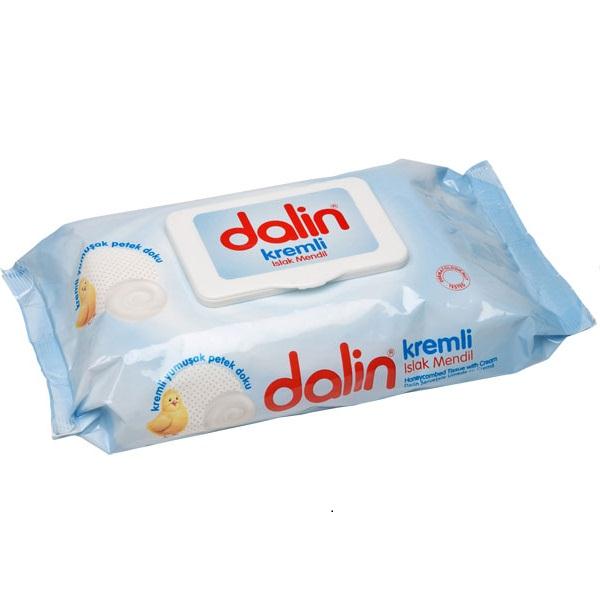

Kapasite; ambalaj malzemesi tipine, mamül ve paket boyutlarına göre değişir. Ortalama kapasite cep mendil için 60-70
Paket/dk. , büyük havlu mendil (baby) 50 paket/dk. 'dır.
KONSTRUKSİYON
Makine ana şasesi çelik konstrüksiyondur.
Mamülün ambalajlanmadan önce temas ettiği yüzeyler ve kapamalar paslanmaz çelikten imal edilmiştir.
Tam ve kolay temizlik için özel kapama dizaynı
Kolay kurulum için aşırı yüklere dayanıklı tekerlekli taşıyıcı alt şase sistemi
Sabit pozisyonlama için aşırı yüklere dayanıklı ayarlanabilir ayak sistemi
TEKNİK DETAYLAR
Çene Grubu: Yukarı-aşağı hareket pnömatik sistemlidir. Sağa-sola hareket vidalı mil, servo motor kontrolludur. Hava alma
Ve fiyonk sistemleri pnömatiktir. Çene bıçağı , pnömatiktir. Çene grubu aşağıdan ve yukarıdan Alman çift liner kızak
Arabalarla yataklıdır. Çene koruyucu kapağı açıldığı zaman, güvenlik için kullanılan sensor sayesinde makine otomatik olarak
Durur. Alt ve Üst ayrı olmak üzere iki adet ısıtma gurubu
Yapıştırma Masası Grubu: Yapıştırma Masası Grubu’nda, makine durduğu zaman, ısıdan dolayı ambalaj kâğıdının
Erimemesi için, pnömatik sistem sayesinde ısıtıcı toplar otomatik olarak ayrılır. Makine tekrar çalıştığında toplar otomatik
Olarak kapanır. Toplam 4 yapıştırma topu grubu vardır. Ön ısıtma ve ana ısıtma grubu
Kontrol Panosu: Makine’de, dokunmatik ekran, dijital kontrol panosu vardır. B&R Endüstriyel PC Motion Kontrol
Sistemi'nın, 120 ürün programını hafızaya kaydetme özelliği vardır. Bu programlar müşteri ürün bilgilerini içerir ve
Çalıştırıldığında kayıtlı ürün bilgilerine göre hareket ederek makineyi otomatikman ayarlarına getirir.
Zarflama Ünitesi: ORSE, müşterisinin ihtiyacına göre dizayn edilmiş üç farklı zarflama ünitesi imal eder. Üçten fazlası
Ekstradır.
Fotosel Grubu: Paket boyu ve fotosel servo motor kontrolludur. Alman SICK marka fotosel vardır.

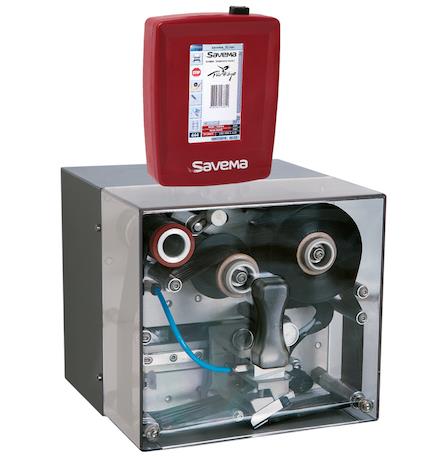

Etiket Ünitesi: Servo motor kontrollu etiket ünitesi vardır. Etiket fotoseli kullanılmıştır. Etiket bobinini kolayca yerleştirmek
İçin; etiket ünitesinde bulunan kauçuk rulo grubu, pnömatik sistem uygulaması ile açılıp kapatılabilir olarak imal edilmiştir.
Punch Ünitesi: Servo motor kontrollu punch ünitesi vardır. Punch Ünitesi yaprak bıçak ile çalışır.
Konveyor Grubu: Konveyor Grubu servo motor kontrolludur. Askerler zincir üzerinde kolayca değiştirilebilir. Makineden
Boş paket çıkmaması için, Alman SICK marka var-yok prensipli ürün fotoseli vardır. Ürün sensörü paketlenecek ürünü
Görmediği zaman masa ve çene grubu otomatikman durur konveyor grubu çalışmaya devam eder, taki ürün sensörü ürünü
Görünceye kadar. Ürün sensör tarafından algılandığı zaman masa ve çene grubu çalışmaya başlar
Bobin Grubu: Bobin Grubu rahat ve kolayca ayarlanabilir. Tek kafalıdır. Ağır bobinlere karşı, bobin şaftı çift
Yatak lamalıdır. Gerilimi ayarlanabilir standart fren sistemi vardır.

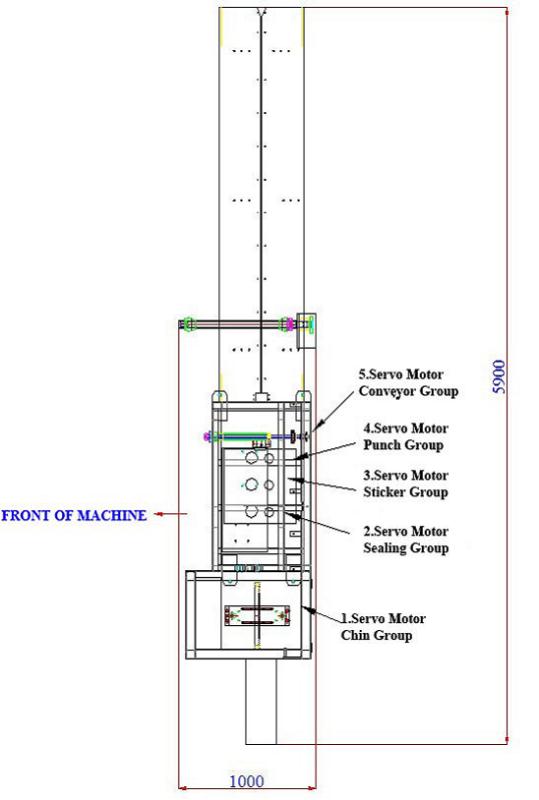

Makine' de; Konveyor Grubu (1) , Yapıştırma Masası Grubu (1) , Punch Ünitesi (1) , Etiket Ünitesi (1) ve Çene Grubu (1)
Olmak üzere, Mokon marka toplam 5 servo motor bulunmaktadır.
Motion control yazılımı ve tüm etiketler; Türkçe veya İngilizcedir.
Bütün pnömatik parçalar FESTO kullanılmıştır.
Minimum ve maksimum değerler arasında kademesiz paket boyu ayarı servo kontrollüdür.
Dokunmatik ekrandan otomatik paket ayarı yapılabilmesi
Makine çalışırken, minimum ve maksimum değerler arasında kademesiz çene hız ayarı.
Makinede ürün sayacı mevcuttur. Üretim miktarını gösteren ürün sayacı sayesinde belirtilen adette üretime ulaşıldığında
Makine otomatik olarak durur.
Online Uzaktan Kontrol Sistemi ve CF Kartla Programlama
B&R Endüstriyel PC Motion Kontrol Sistemi
B&R Servo motor ve Sürücü
B&R Renkli Dokunmatik Operatör paneli 10”
Makine' de; Konveyör Grubu (1) , Yapıştırma Masası Grubu (1) , Punch Ünitesi (1) , Etiket Ünitesi (1) ve Çene Grubu (1)
Olmak üzere, Mokon marka toplam 5 servo motor bulunmaktadır.
Motion control yazılımı ve tüm etiketler; Türkçe veya İngilizcedir.
Bütün pnömatik parçalar FESTO kullanılmıştır.
Minimum ve maksimum değerler arasında kademesiz paket boyu ayarı servo kontrolludur.
Dokunmatik ekrandan otomatik paket ayarı yapılabilmesi
Makine çalışırken, minimum ve maksimum değerler arasında kademesiz çene hız ayarı.
Makinede ürün sayacı mevcuttur. Üretim miktarını gösteren ürün sayacı sayesinde belirtilen adette üretime ulaşıldığında
Makine otomatik olarak durur.
Online Uzaktan Kontrol Sistemi ve CF Kartla Programlama
B&R Endüstriyel PC Motion Kontrol Sistemi
B&R Servo motor ve Sürücü
B&R Renkli Dokunmatik Operatör paneli 10”
ÖZELLİKLER
Çene eni 220 mm
Ürün Ölçüleri
En: 20-220 mm
Yükseklik: 20-100 mm
Boy: 80- 800 mm
Diğer ölçülerde
İmalat için
ORSE Şti 'ye
Danışınız.
Makine Ebatları
En: 1000 mm
Yükseklik: 1900 mm
Boy: 5900 mm
Makine Ağırlığı: 1000 kg.
Makine hızı 60-70 paket/dk. (cep mendil)
50 paket/dk. (havlu mendil)
Pnömatik Sistem 6 bar
Max. Bobin eni 600 mm
Elektrik Voltajı 380 Volt / 3 Phase 50 Hz.
Max. Bobin Çapı 450 mm
Güç Tüketimi 7,8 kW –35 Amp. / 380V
Bobin İç Çapı 60-76 mm
Motor Gücü / Isıtıcı Gücü 5,8 kW – 2 kW
