Catégorie
:
EMBALLAGE HORIZANTAL FLOWPACK (PRO)
Nom Du Produit
:
OPMS 1004 MACHINE D’EMBALLAGE CHROME AVEC 2 SERVO COMMANDE DE MOUVEMENT
Description Du Produit
:
Champ Obligatoire:6 M2
Consommation Totale D'électricité:4.1 kW – 20 Amp 380 Volt / 3 Phase 50 Hz
Origine:TURQIE
Capacité:40-50 PACKAGE/MINUTE
Nombre d'Employés:1
Obligatoire / Air, Eau et Carburant:6 bar
Produits

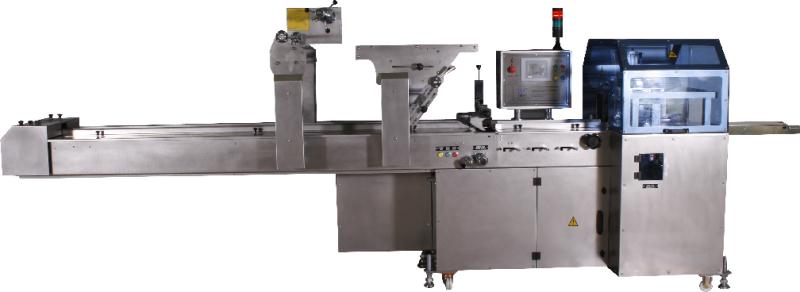

MACHINE D’EMBALLAGE CHROME AVEC 2 SERVO COMMANDE D (OPMS 1004)
CARACTERISTIQUES TECHNIQUES
Groupe de Machoire: c’est un systeme pneumatique faisant des mouvements haut-bas.  Le pivot de vis fait des mouvements droite-gauche, commande par un servo moteur. Le systeme d’aeration et de noeux sont pneumatique. Le couteau de machoire est pneumatique. Le groupe de machoire est muni, au dessous et en dessus, de double voitures-trainaux lineaire de marque Allemande. Quand le couvercle protectrice du machoire s’ouvre, la machine s’arrete automatiquement a l’aide des sondes.
Groupe de Table d’Adhesive:  Dans le Groupe de Table d’Adhesive , quand la machine s’arrete, due au chaleur et pour que le papier d’emballage ne fond pas ,    les balles chauffant se separent automatiquement a l’aide du systeme pneumatique. Quand la machine fonctionne de nouveau les balles se ferment automatiquement. En total il existe 3 groupe adhesive de balle.
Panneau de Commande: Dans la machine il existe un ecran digital et un panneau de commande digital. La carte processeur Mouvement CMZ  a la propriete d’enregistrer dans la memoire un programme de 120 produits. Ce programme comprend les informations des produits du clientele et il fonctionne en rapport  avec ces informations enregistrees en reglant la machine automatiquement.
Unite Enveloppe:  ORSE  produit 3 unites differents d’enveloppe au choix du client.  Plus que trois c’est extra.
Groupe Photocell: la longueur du paquet et le photocell sont commande par un moteur servo. Le photocell  est Allemand la marque SICK.
Unite d‘Etiquetage:  Il y a une unite d’etiquette commande par un moteur servo. On a utilise Etiquette photocellule.  Pour mettre la bobine d’etiquette en place facilement;  Le groupe de rouleau  en caoutchouc,  qui se trouve dans l’unite d’etiquette, s’ouvre et se ferme en  applicant un systeme pneumatique.
Unite de Punch: Il a une unite de poinçon commande par un moteur servo. L’unite de poinçon travaille avec un couteau a la forme de feuille.
Groupe Convoyeur: le Groupe de Convoyeur est commande par un moteur servo. Les poussees sur la chaine peuvent etre changer facilement. Pour que la machine ne projete pas des paquets vides, il existe un photocell la marque Allemande SICK qui travaille avec le principe “ il y a - il n’y a pas“
Groupe de Bobine: Le Groupe de Bobine est reglable confortablement et facilement. Il a une  Tete.  L’axe de bobine contient double roulement contre les bobines lourdes. La tension est reglable,  le systeme de frein est standard.
Dans la machine ; il existe  en total 5 servo moteurs la marque Mokon ,  Groupe Convoyeur (1) ,  Groupe Table Adhesive  (1) , Unite de Poinçon  (1) , Unite d‘Etiquette (1) et Groupe de Machoire (1).
Le logiciel du Mouvement Commande et toutes les etiquettes  ;  en langue Turque ou Anglais.
Toutes les pieces pneumatiques utilisees sont  FESTO.
Le reglage du hauteur de paquet entre les valeurs minimum et maximum est commande par un servo moteur.
Le reglage du paquet se fait automatiquement a travers l’ecran digitale.
Pendant le fonctionnement  du machine, reglage de vitesse de machoire  sans grande entre les valeurs minimum et maximum. .
Systeme de Commande Axe avec 5 axes CMZ CTN560
MOKON  Servo moteur et conducteur
ESA W505 panneau digital 5,7
SPECIFICATIONS
Largeur de Machoire:220 mm
Dimensions de Produit
Largeur: 20-220 mm
Hauteur: 2-100 mm
Longueur: 60- 400 mm
Vitesse de Machine:60 paquets / min.
Max. Largeur de Bobine:580 mm
Max. Diametre de Bobine:450 mm
Diametre Interieur du Bobine:60-76 mm

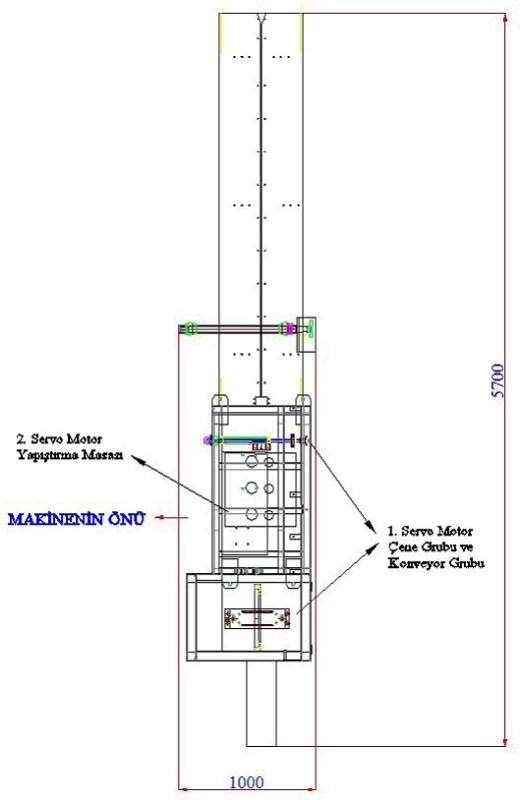

Dimensions de Machine
Largeur: 1000 mm
Hauteur: 1500 mm
Longueur: 5600 mm
Poids de Machine: 700 kg
Systeme Pneumatique: 6 bar
Voltage: 380 Volt / 3 Phases 50 Hz
Consommation d’energie:7,8 kW –  35 Amp
Puissance du Moteur/ Puissance de Rechauffeur: 5,8 kW – 2 Kw
DATEUR TRANSFERT THERMIQUE SURIMPRESSION (En option) (SVM-32-C)
Les imprimantes à transfert thermique de haute performance et à faible coût sont suffisamment polyvalentes pour imprimer des textes, des données et des graphiques fixes et variables. Il est idéal pour reproduire des codes à barres, en temps réel, les dates de vente, les numéros de lot, les prix, les codes sources et bien plus encore. Les modèles à deux composantes de supports (intermittents et continus) peuvent être facilement intégrés aux machines telles que les systèmes de Formulaire-remplissage-joint verticaux et horizontaux, les étiqueteuses primaires, les thermoformages et les équipements de suremballage. Les unités sont adaptées à toutes les applications intermittentes et continues dans les industries de la nourriture, des cosmétiques pharmaceutiques et des pièces de rechange automobile a la capacité de coder toutes sortes de codes à barres 1D et 2D datamatrix codes ..

 SPÉCIFICATIONS TECHNIQUES
* 32 mm x 125 mm Zone d'impression en mode motif continu.
* 600 mètres de capacité de ruban.
* Résolution 300 dpi (12 points / pouce)
* Vitesse d'impression jusqu'à 600 mm / sec.
* Écran de contrôle couleur de panneau tactile 4,3pouces.
* 90 °, 180 °, 270 ° faire pivoter les fonctionnalites des modèles.
* Mémoire: 5000 modèles peuvent être stockés dans la mémoire de l'écran de contrôle.
* Alimentation: 110 / 220V 50/60 Hz.
* Programmation: date / heure réelle, texte, code à barres 1D, code à barres 2D, logo, compteur (numéro de série), code de changement, forme, devise.
* Types de codes à barres: codes à barres 1D (EAN-13, EAN-8, CODE128, CODE39, ITF, 2de 5, ITF 14, CODABAR, UPC-A, UPC-E), codes à barres 2D (Datamatrix, QR Codes, PDF 417, Aztec Code Semacode, Macro PDF 417).
* Communication: RS-232 (PC), LAN, USB
* Programme PC: Sayasis
Remarque: Notre société, si nécessaire, peut apporter des modifications aux spécifications techniques de la machine sans préavis
Fabriqué en Turquie
