SM03-9-2 Dipsiz 4 Renk Baskı Laminasyonlu –Bobinden Bobine Baskı All in One Poşet Kese Kağıdı Makı̇nesı̇: Bobin Çözgü Düzeneği, Flexo Baskı Grubu ve Sargı Grubu, Laminasyon unitesi ,Sargı Grubu, Katlama ve Körük Verme Grubu kalıp, katlama ve yapıştırma ünitesi olarak 5 ana bölümden oluşup multifonksiyon özellikli bir çok işlemi bağımsız veya aynı anda çalışma imkanı bulunmaktadır.
Bobin çözgü düzeneği, Bir adet pencere için selofan bobin, üst kısımda sırt kola ünitesi ve kazanı, poşet kısmına girişte poşet ve matbaayı birbirine bağlayan renk ayar sistemi ve kağıt geçiş merdaneleri bulunan bir blok ünitedir
Flexo Baskı Grubu ve Sargı Grubu 1-2-3 ve 4 renk su bazlı veya analin boya baskısı yapmaktadır. Baskı anında baskıyı durdurmadan renk ayarları klişe merdanesi sağ sol, baskı yukarı aşağı, komple flexo baskı makinası sağa ve sola gezebilir, Roll to roll özelliği ile ayrıca bağımsız çalışma özelliğine sahiptir. 2 adet Ana bobin 1 adet Havalı Şaft, sarım bobininden oluşuna bir blok ünitedir.
Laminasyon unitesi, Makina bobinden bobine, 2 kağıdı lamine yaparak (yapıştırarak) sarmaktadır. Makina soğuk tutkal çalışacak şekilde olup, sarım iki merdane arasında sarmaktadır. Makinada hız ayarlı sürücülü motor olup , kumandalı Baskı makinesine montelidir. (Bu unite opsiyonel olarak sunulmaktadır)

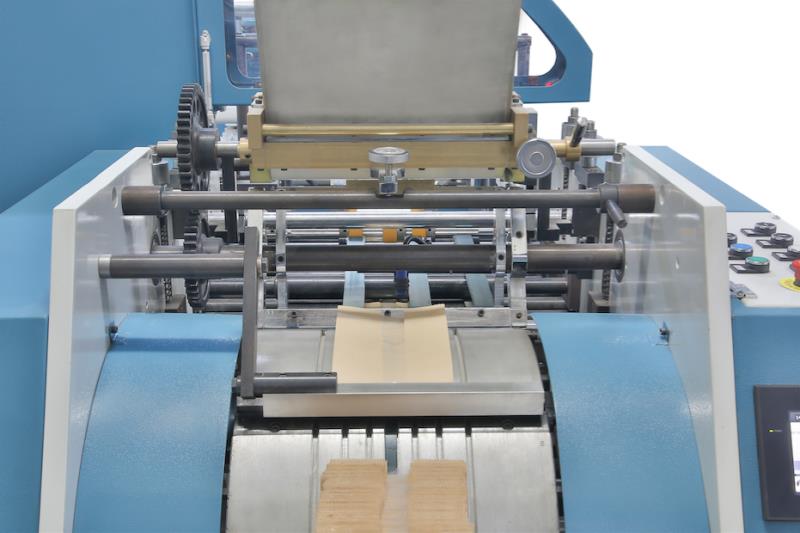

Bu bölümün önünde poşet makinası bulunur. Sırasıyla poşet katlama çubuk ve tekerleri, ütüleme parçaları, kalıp, otomatik ayarlı yan körük aparatları, Servo kontrollü dip ayarı, taşıyıcı alt kauçuk merdane, çekici çelik ve üstünde kauçuk teker ve onun önünde bantlar, bantların altında 6 istasyonlu tambur ve üstünde tambur pensler ile kağıt kırıcıları bulunur. Tamburun ön kısmında da toplama platformu ve onun da ortasında kızaklı mal dayanma ünitesi bulunur.
Makinemiz işleyiş itibariyle dakikada 240-430 adet poşet üretebilmektedir. Üretimde kullanılabilecek kağıt gramajları 35-90 gr aralığında değişebilir. Kağıt baskı yüzeyi maksimum 79 cm olup poşet boyutları en 70-300 mm boy 150-580 mm aralığında değişik kombinasyonlarda düzenlenebilir.
Genel özellikler:
Çalışma hızı paket/dak.Max.:240-430 (Paket boyuna bağlı olarak)
Baskı alanı : 750-800 mm
Paket boyu (A) ( min. - max. ): 150-580 mm
Paket genişliği (B) ( min - max ): 70-300 mm
Körük Derinliği (C): 15 mm – 50 mm
Dip kapatma: 10 mm – 40 mm
Bobin çapı (max) (B): 1200 mm
Bobin Genişliği (A) : 750 mm
Bobin Azami İç Ana Çap: 76 mm
Kâğıt Gramajı (C) : 35 – 90 gr /m2
Güç gereksinimi KW: 380 3 Phase 13 KW
Makine ölçüleri:
Makina Boyu: 12000 mm
Makina Eni: 2000 mm
Makina Yüksekliği: 2000 mm
Makina Ağırlığı: 4,800 kg + 800 kg (parts)
Bobin Çözgü Bölümü:
Havalı fren: -
Mekanik Fren: -
Manyetik güç freni: Var
EPC denetleyicisi: Var
Sürüş Hareketi: Elektrik Motor ile
Senkron kayış: Var
Senkronizasyon tekerleği: Var
Rulman: Var-SKF
Kılavuz rulo: -
Hava mili açma: Var
Bobin Yükleme: Var-Elekrik motor ile
Metre sayacı: Var
Flexo Baskı Grubu
Renkli marka izleme foto-sensör: -
Pozisyon sabitleme foto-sensörü: -
Alçak gerilim cihazı: -
EPC Gergi Kontrol Sistemi: Var
Otomatik sabit gerili: Var
EPC motoru: Var
Kızılötesi ışını indüksiyonu: -
Rejister kontrol Sistemi: -
Servo Kontrol: Opsiyonel
Boya merdanelerini bağımsız hareket: Var-Elektirkli Motor

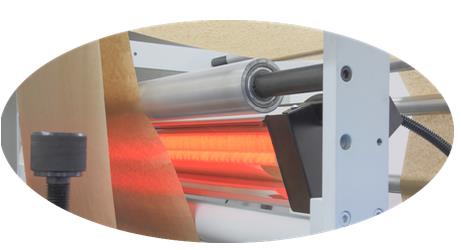

UV kurutma: Var
Kavrama Ünitesi: Var
Laminasyon ünitesi: Opsiyonel
Baskı Merdaneleri: Anilok Çelik
Katlama ve Yapıştırma Ünitesi :

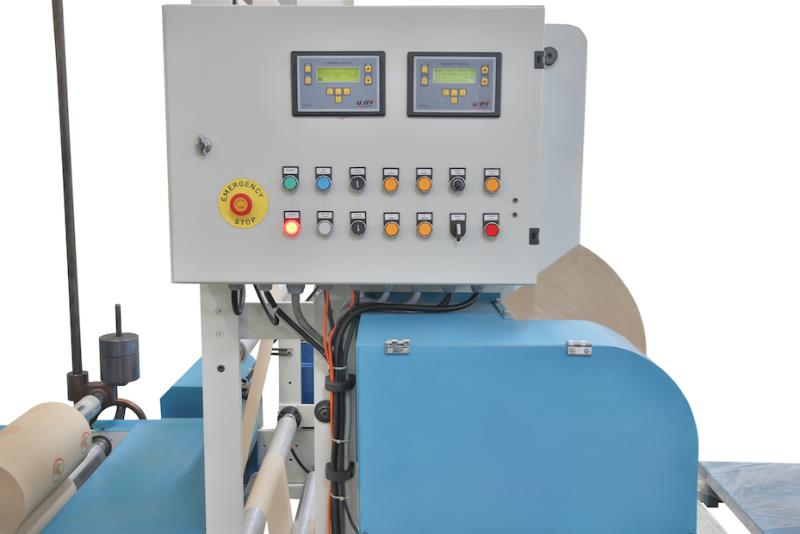

Kontrol sistemi: PLC
Programlanabilir mantık denetleyicisi: (PLC) Var-Omron
Kalıp Değişimi ve ayarları: Mekanik Elle Değişim
Dokunmatik ekran: Var
Servo Motor: Var- 1 Adet Dip Ayarlamada
Servo sürücü: Var
Ana motor: Elektirkli Motor
Alt tutkal: Soğuk Tutkal
Boru oluşturan ana yapı: Mekanik Sistem
Bıçak ağzı bıçağı: Vurmalı
Perfore: -
Düz bıçak: -

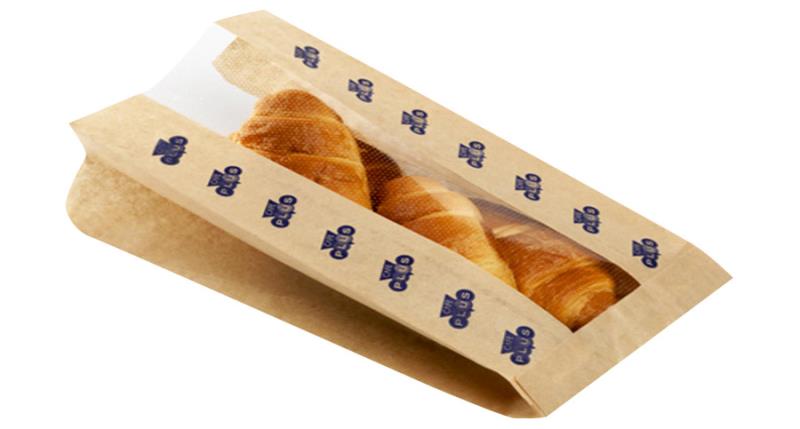

Pencereli Paket: Var
Paket Sayıcı: Var
Hot Melt Yapıştırma: Opsiyonel
Körüklü/Körüksüz Paket Özeliği: Var

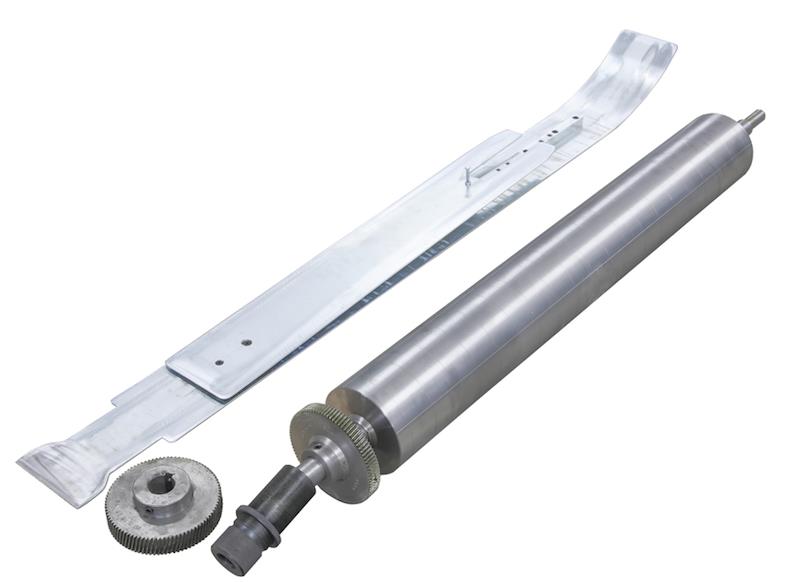

Paket Kalıp Adeti: 4 Adet (Fiyatın içinde Dahil)
Malzemelerin markası
Servo motorlar: Omron veya ABB Tercihimiz Omron marka
PLC veya motion Control : Omron Marka

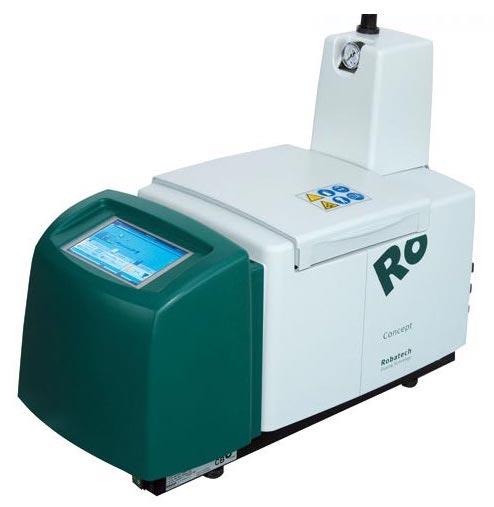

Sıcak tutkal istenirse : gideceği ülkeye bağlı Buhnen veya Robotech
Register Control: Japon veya Alman bir Firma
Rulmanlar: SKF
Manyetik Fren: Hollanda menşeli
Tansiyon Kontol: Türk Mali
Diğer elektrik malzemeleri: Shinider Alman Firma
Makine su ve korozyona dayanıklı iki bileşenli epoksi astar ve boya ile boyanmıştır.
Not: Firmamız gerekli gördüğü durumlarda önceden haber vermeksizin makinanın teknik özelliklerinde değişiklik yapabilir.
Menşei: Türk Malı
