TEKNİK ÖZELLİKLER
SPESİFİKASYON

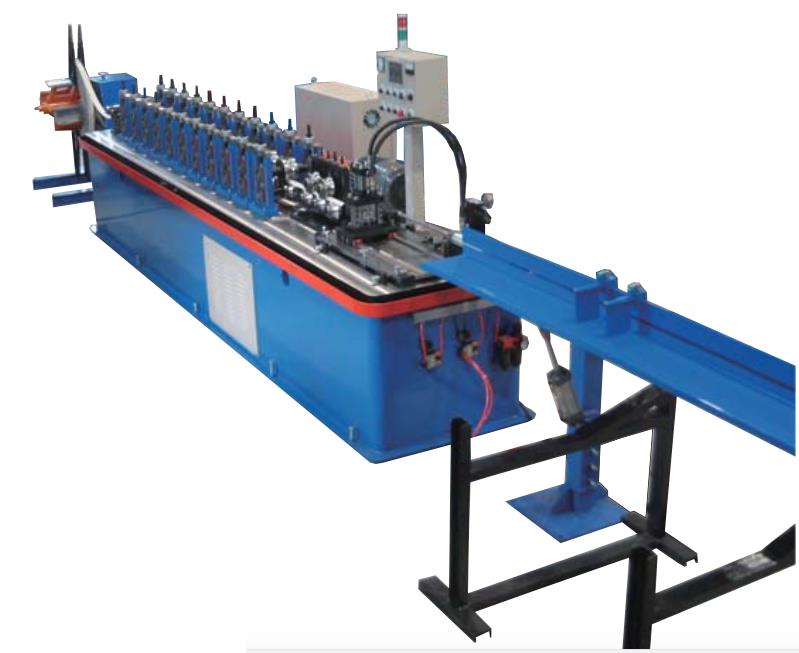

Mal kalemi: Bir adet komple tam otomatik set (Duvar Açısı )
duvar açısı soğuk hadde şekillendirme makinesi (CE sertifikalı)
Ürün profili : bkz. AS-1341
Ham madde: Ön boyalı galvanize çelik Plaka kalınlığı: 0.4-0.45mm
Makine modeli: G-240-L soğuk hadde şekillendirme makinesi. (Sabit tip)
Üretim süreci :
Bobinden →Merdaneli şekillendirme → Şekillendirdikten sonra otomatik hidrolik kesme → Bitmiş ürünler. (Makine tasarımına bkz. LAY-1341)
MAKİNENİN AVANTAJLARI VE KAPASİTESİ:
1. Şekillendirme hattı hızı: Dakikada maksimum 25-30M. Hızlı ya da yavaş hız ayarlanabilir.
2. Kesme cihazı hidrolik otomatik durma:
Hidrolik güç sistemli tasarım, kolay çalıştırma ve sağlamlık. Kesme bıçağı SKD11 malzemesi, vakumlu ısıl işlem kullanır ,
Sertlik HRC 58-61°, aşınma direnci, sert yapı ve uzun ömür. Ürün uzunluğu: 1M – 3.0M (ya da daha fazla), uzunluk ayarlanabilir.
Uzunluk toleransı ±3.0mm.
BİR KOMPLE EKİPMAN SETİ AŞAĞIDAKİLERDEN OLUŞUR:
A. AÇICI : 1 ÜNİTE
1. Yükleme kapasitesi: 1,100 Kg
2. Bobin spesifikasyonu: O.D. 1,200 mm.I.D. 480 – 510 mm.Plaka genişliği: 100 mm.
3. Bobini sıkıştırmak için elle açılım.
4. Şekillendirme makinesi ile çalışır.
B. SOĞUK HADDE ŞEKİLLENDİRME MAKİNESİ: 1 ÜNİTE
1. Model : G-240-CL tipi. (Değiştirilebilir tip)
2. Şekillendirme adımları: Giriş yolluğu standlı yaklaşık 10 istasyon.
3. Ana makine tabanı hassas kaynak işlemi ile yüksek dayanımlı çelik ile monte edilir. Her bir adım eş zamanlı dönen, sonsuz dişli redüktörlü.
4. Ana tahrikli motor: 7.5HP dönüştürücülü 7.5 HP motor.
5. Şekillendirme silindirleri : bir tam set. (AS-1341 için)
6. Hadde şaftı: φ40mm, S45C malzeme kullanımı.
7. Silindirler: vakumlu ısıl işlemi ile SKD11 malzemesi kullanır, Sertlik HRC 58-61, aşınma direnci, sert yapı ve uzun ömür.
C. HİDROLİK OTOMATİK KESME CİHAZI : 1 ÜNİTE
1. Kesme bıçağı vakumlu ısıl işlem ile SKD11 malzemesi kullanır, Sertlik HRC 58 – 61, aşınma direnci, iyi çelik yapısı, uzun ömür.
2. Eşsiz tasarım sorunsuz çalışma sağlar.
3. Kesme uzunluğu: 1M – 4.0M, Uzunluk ayarlanabilir.
Uzunluk toleransı ±3.0mm.
4. Hidrolik paket (3 HP) : 1 set.
5. Ürün kesme bıçağı: 3 set.
D. ÜRÜN ÇIKIŞ TABLASI (3.5M): 1 ÜNİTE
Özellik : bitmiş ürünleri taşıma fonksiyonlu çıkış tablası.
E. PLC ELEKTRİK KONTROL DOLABI :1 ÜNİTE
1. Programlanabilir kontrolörler: 1 set. (Mitsubishi)
2. Endüstrisyel insan makine arayüzü: 1 set. (Dokunmatik ekran türü)
3. Elektrik voltajı: 380 Volt. 3 Faz 50 Hz(Lütfen alıcıya teyit ettirin)
Not: Firmamız gerekli gördüğü durumlarda önceden haber vermeksizin makinanın teknik özelliklerinde değişiklik yapabilir.
