ÜRÜNLER

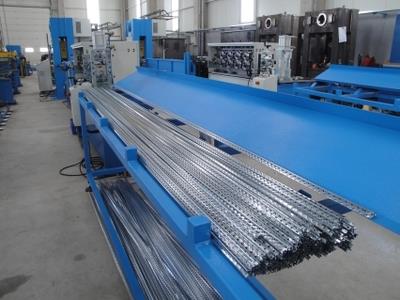

•Sıva köşe profili(baklava delikli)
•Alçı köşe profili(Yuvarlak delikli)
•Üretim hattı en fazla 70mm sac genişliğine ve 0.30mm-0.50mm galvaniz sac kalınlık aralığında köşe profillerini imal edecektir.
A)ÜRETİM HATTI ÖZELLİKLERİ
ÜRETİM HIZI:
•24 metre/dakika- baklava delikli köşe profili
•36 metre/dakika –alçı köşe profili
•Bant genişliği:70 mm(max.) ,Profil boyu:0,5 metre–3,3 metre
RULO AÇICI
•Bant genişliği:100 mm, Rulo taşıyıcı 500 kg malzeme taşıma kapasitesine sahip olacaktır. Rulo çapı:1200mm
SERVO BESLEME
•MITSIBUSHI marka servo besleme kullanılacaktır.
EKSANTRİK PRES
•20 ton baskı kapasiteli hava kavramalı pres ( baklava delikli köşe profili ve alçı köşe profili için)
•Pres gövdesinde kaynak sonrası gerilim giderme işlemi uygulanacaktır.
•Pres galvanizli baklava delikli sıva köşe profili ve galvaniz/alüminyum alçı köşe profili kalıplarının bağlanabileceği özelliklerde ve dayanımda olacaktır.
•Kullanılan rulmanlar SKF/FAG marka olacaktır.

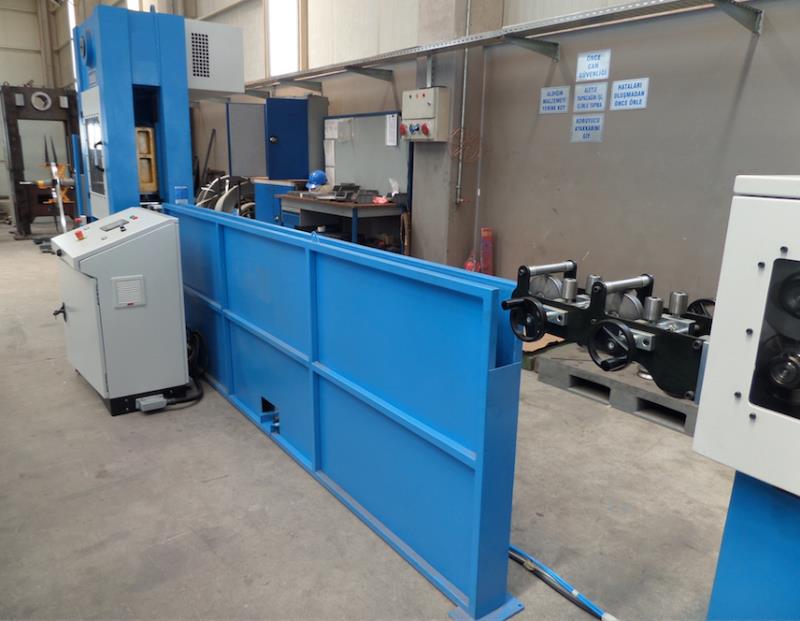

MALZEME KANALI
•Eksantrik pres çıkışında 1 adet malzeme kanalı bulunacaktır.

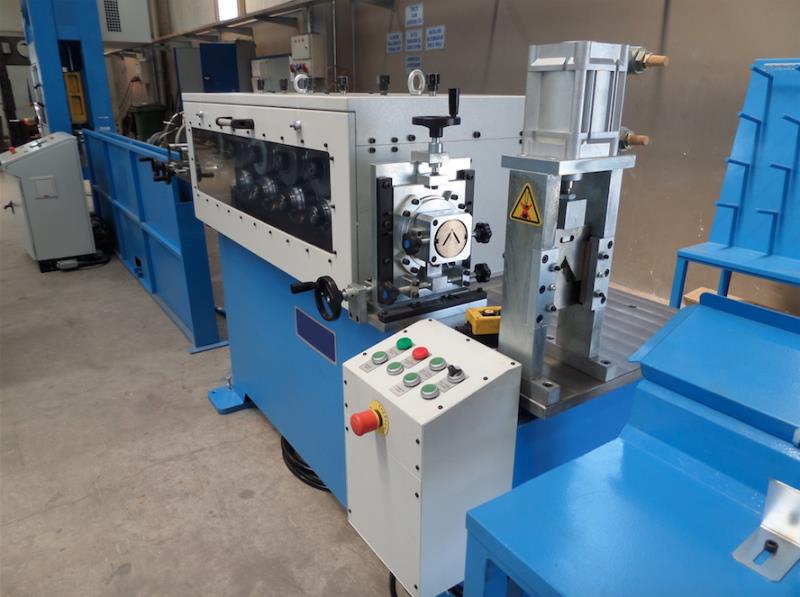

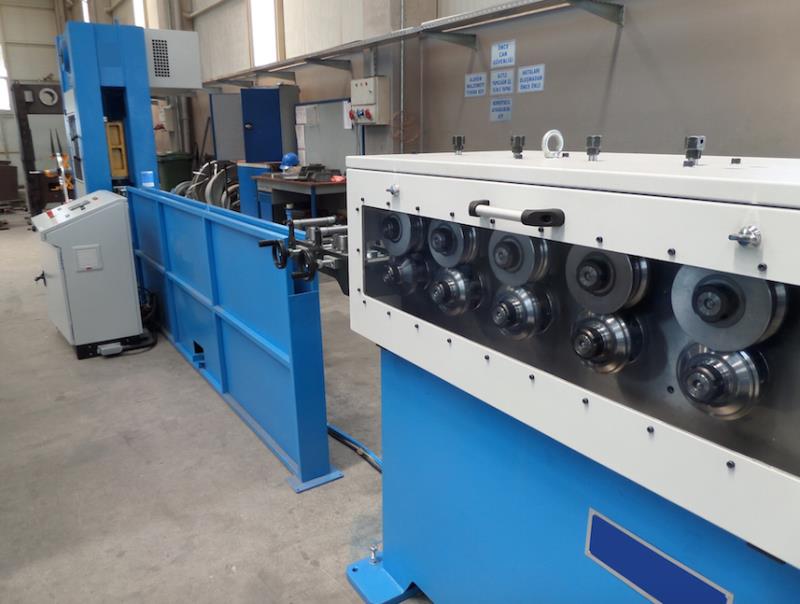

ROLL FORM MAKİNASI
•Profile form verecek istasyon sayısı 6 adet (baklava delikli köşe profili ve alçı köşe profilleri için)
•İstasyonlardaki miller ve makaralar Ç4140 malzemeden tekniğine göre işlenecek ve
55–58 HRC değerinde sertleştirilecektir.
•Makine üzerinde ürünün doğrusallığı ve kalibresi için gerekli üniteler bulunacaktır.
•İstasyondaki form veren makaralar uzun ömürlü olması için CNC tornalama sonrası sertleştirme yapılmakta ve taşlama yapılmaktadır. Profil denemesi en son yapıldıktan sonra istenen kalitede ve ölçüde profil üretimi sağlanıncaya kadar gerektiğinde sertleştirilmiş makaralar tekrar seramik kesici takımlarla işlenmektedir.
BOY KESME MAKİNESİ
•0.5m–3.3m arasında kesim yapabilecek şekilde imal edilecektir.
•Kesme kalıpları Ç2379 soğuk iş takım çeliğinden imal edilecektir.
DEVİRME SEHPASI
•Boy kesilmiş profiller için 1 adet pnömatik tahrikli devirme sehpası bulunacaktır.
OTOMASYON SİSTEMİ
•Sistemde 1.sınıf elektrik malzemeleri, SIEMENS, MITSIBUSHI marka kullanılacaktır.
•Otomasyon sistemi bant açma, servo sürücü, eksantrik pres, boy kesme makinesinin senkronize çalışmasını sağlayacaktır.
•Operatör panel ekranından üretilecek profillerin üretim miktarı ve profil boyu girilebilecektir. Üretim hızı ayarlanabilir olacaktır.
•Üretim hattı için 380V +/-%10, 3 Faz, 10 KW elektrik ve 8bar,7lt/dak debide basınçlı hava temini.
•Müşteri ve satıcı tesisinde deneme için gerekli malzeme temini müşteriye aittir.
DÖKÜMANTASYON
•1 Set kullanım ve bakım kılavuzu
Fiyata bir set pres kalıbı, rollform makara grubu, boy kesme kalıbı dahildir).
Not: Firmamız gerekli gördüğü durumlarda önceden haber vermeksizin makinanın teknik özelliklerinde değişiklik yapabilir.
Türk Malı
