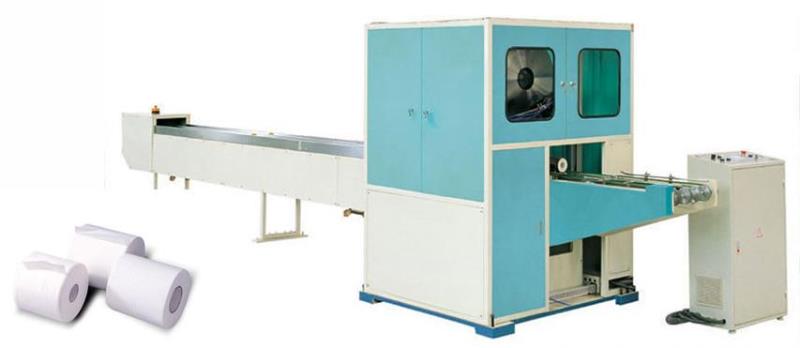

1. Lorsque l’unité pilote de la machine pousse vers la découpeuse, le rouleau est saisi fermement par l’étau à papier et envoyé vers la lame de tranchage. Le rouleau en papier est tranché d’une manière propre et précise grâce à cette machine. En plus, cette machine offre une précision et une exactitude parfaites dans les dimensions et dans la synchronisation du découpage des papiers-toilette et d’essuie-tout.
2. La découpeuse automatique est munie d’un système avancé de contrôle photo-électrique et d’une lame rotative de tranchage de grand diamètre. La machine peut déterminer automatiquement la longueur de tête du papier et le trancher impeccablement. Si on veut, la machine peut couper deux rouleaux en papier en même temps, le nombre moyen de coupes est entre 120 et 150 par minute.
3. Avec ses propriétés d’autolubrification et d’auto-affûtage, l’appareil de tranchage de la machine est conçu avec sa meilleure forme possible. La roue d’affûtage affûte la lame sans erreur et à temps en se basant sur le temps de tranchage de papier.
4. La machine, avec son système de pilote ‘servo’ le plus avancé, la vitesse de rotation de sa lame, la régulation de vitesse aux fréquences variées et sa programmation PLC est conçue en tenant compte des besoins des fabricants de papier-toilette et d’essuie-tout.
Toutes les fréquences et les temporisations pour affûter er lubrifier la lame, en plus tous les paramètres tels que la vitesse, les dimensions de tranchage sont définis à partir de l’écran tactile. Ainsi l’enchainement et la continuité des opérations de poussée, découpage, affûtage et lubrification sons assuré sans problème.
Spécifications techniques :
Longueur du rouleau en papier : 1750 mm
Diamètre du produit fini : 90 - 160 mm
Longueur de découpe : Contrôle servo : Tolérance de ±0.7 mm
Capacité maximum : 150 coupes / minute
Mode de fonctionnement : La lame d »coup en faisant une rotation orbitale de 360 degrés atour d’elle-même.
Contrôle du mouvement du produit : Les pousseurs de rouleau sont contrôles par le système servo.
Affûtage : affûtage pneumatique, temporisation réglable (écran tactile)
Diamètre extérieur de la lame : 610 mm
Clamp : Remplaçable
Puissance : 10 KW
Dimensions de la machine : 7000 mm x 1500 mm x 2500 mm
Poids de la machine : 3 tonnes
Pièces de rechange gratuites :
Lame DH-I-01-04A φ610 mm *68.26*3.4 mm: 1
Elément de poussée DH-I-02-02: 5
Clampfor φ120mm, φ130mm: 1 jeu pour chaque mesure
4 vis (M12*60)
4 ressorts φ12
4 ressorts φ12
2 capteurs E3JK-DS30M1/NPN/DC24V
2 interrupteurs de proximité (Im12-04NPS-ZW1)
2 joints latéraux s joint EPE8
1 jeu d’outils
Remarque : Notre entreprise peut modifier sans préavis les spécifications techniques de la machine.
Origine : China
