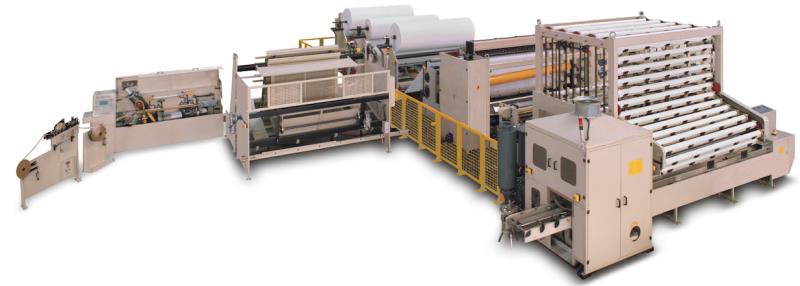

DCY 60104A (2900) ligne de papier de toilette micro gaufrage non stop laminé & papier essuie-tout avec gaufrage point-point laminé se compose d’une machine de découpage automatique DH-I + accumulateur CZ-I + ZX-III machine à bobine de haute vitesse et système de transfert automatique
Spécifications :
Unité d’enroulage
Largeur max. de la bobine : 2850 mm
Epaisseur du corps : 40 mm
Vitesse de conception : 300 m / min
Vitesse de fonctionnement garantie : 280m/min, Max : 15 Log /min
Diamètre extérieur du produit fini : 90-200 mm
Diamètre extérieur de la bobine : 35-50 mm
Dimensions de perforation : Les dimensions de perforation peuvent être réglées automatiquement
Tolérance d’erreur des dimensions de perforation : ±1 mm
Coupe franche de papier sans rebut (Clean Cut Unit)
Perforation : Cylindre supérieur, 4 lames en spirale
1 lame fixe dotée de deux dimensions de perforation. 2 dimensions de perforation séparées pour papier de toilette et papier essuie-tout
Unité d’enroulage : 1 cylindre inférieur d’enroulage, cylindre d’enroulage arrière, cylindre d dévidage
Cylindre de dévidage :Avec contrôle par servomoteur
Levier du cylindre de dévidage. : Servomoteur (Contrôle du diamètre du produit)
Tolérance de diamètre du rouleau : ± 1mm
Réglage du diamètre du produit :Ecran tactile
Nombre de feuilles du produit : Ecran tactile
Réglage de la tension du produit :Ecran tactile
Bobines :La bobine est transférée automatiquement à la machine
PLC: Siemens (incorporé au boitier de contrôle électronique)
Ecran tactile: Siemens
Inverseur : Siemens (incorporé au boitier de contrôle électronique)
Codificateur:Japonais
Système de contrôle du servomoteur : Siemens (incorporé au boitier de contrôle électronique)
Puissance principale : 15 KW
Composants de l’unité d’enroulage
1 panneau électrique (indépendant)
1 moteur principal : sur la machine
1 jeu de servomoteur à entrainement Rider (monté sur la machine)
1 jeu de cylindre d’entrainement (entrainement du levier) : Servomoteur (contrôle diam) sur le moteur
1 jeu de servomoteur du cylindre d’enroulage inférieur
1 cylindre rotatif de perforation
1 cylindre fixe de perforation
1 cylindre inférieur d’enroulage
1 cylindre arrière de perforation
1 cylindre Rider
1 cylindre caoutchouc (cylindre à étaler le papier)
1 jeu d’unité de prise automatique de bobine
1 jeu d’écran tactile (installé sur la machine)
1 unité de contrôle PLC
1 jeu d’inverseur (incorporé au boitier de contrôle électronique)
3 jeux de servomoteur (sur le panneau de contrôle électrique)
Description des fonctions de l’unité d’enroulage
Cette unité d’enroulage a la capacité d’enrouler non-stop à vitesse constante.
Par le contrôle de servomoteur, la dernière feuille est coupée franche dans la partie de perforation et le rebut de colle dans le collage de la dernière feuille est réduit à 0.
Le diamètre d’enroulage du papier est contrôlé sans erreur par le contrôle servomoteur.
La perforation est nette, fixe et sans erreur.
Pour le diamètre du produit, le métrage ou le nombre de feuilles est fixé sur l’écran tactile.
Stand de bobine
Largeur max.de la bobine : 2850 mm
Diamètre max. de bobine : 1500 mm
Diamètre intérieur de bobine : 76,2 mm
Vitesse maximum : 350 m/min
Courroie de dévidage de bobine : 2 unités
Contrôle de la courroie de dévidage de bobine : Pneumatique
Entrainement de dévidage de bobine : Moteur à double sens optionnels (dans le sens des aiguilles de la montre et dans le sens inverse)
Réglage du niveau de papier : Manuel
Contrôle de la tension de la bobine : Réglable automatiquement sur l’écran tactile
Codificateur:Japonais
Inverseur :Siemens (incorporé au boitier de contrôle électronique)
Composants du stand de bobine
1 moteur principal
1 panneau électrique
1 détecteur de rupture de papier
1 système d’avertissement contre l’épuisement de papier
2 Courroies de dévidage de bobine
1 unité de contrôle PLC
1 jeu d’inverseur
Fonction de l’unité de dévidage
Réduit au minimum le rebut de papier grâce au gaufrage clander synchronisé
Unité de gaufrage de bord
Largeur max.de la bobine : 2850 mm
Epaisseur du corps : 40 mm
Cylindre inférieur :Contre-cylindre endurci
Degré de dureté du cylindre : 58*62 degrés
Nombre de gaufrage de bord : 28 jeux, chaque jeu contient 2 unités de gaufrage et 1 cylindre.
Unités de gaufrage de bord : Chaque unité est contrôlée par un pneumatique indépendant.
Réglage du verrou de gaufrage de bord : Par Cottail Rail
Moteur principal : 7.5 KW
Codificateur :Japonais
Inverseur : Siemens
Composants de l’unité de gaufrage de bord
1 contre-cylindre endurci
28 cylindres
1 moteur de 7,5 kW
1 jeu d’inverseur
Fonction du gaufrage de bord
Le gaufrage de bord est net et beau.
Le contre-cylindre endurci est résistant, il a une longue durée de vie.
Le collage de couches étant régulier et fort, les couches ne se sépareront pas.
Unité de gaufrage & laminage du papier essuie-tout
Largeur max.de la bobine : 2850 mm
Epaisseur du corps : 40 mm
Réglage de pression :Pneumatique
Diamètre du gaufrage en acier : 394 dm
Diamètre du cylindre caoutchouc : 414 mm
Tour de gaufrage :Point- Point ou Nested (à déterminer par l’acheteur)
Technologie de gaufrage :Gravé (au laser)
Mode de collage :Le collage se fait aux points de gaufrage
Réservoir de colle :Réservoir en acier inoxydable
Cylindre Anilox de colle:Cylindre en acier
Cylindre d’application de colle : Cylindre caoutchouc
Le cylindre Anilox est contrôlé par un moteur indépendant.
Le niveau de la colle est mesuré avec un compteur de fluide.
Unité de laminage ouverture / fermeture : Pneumatique
Puissance de moteur : 22 kW
Codificateur : Japonais
Inverseur: Siemens (incorporé au boitier de contrôle électronique)
Composants de l’unité de gaufrage et laminage
Gaufrage en acier :2 (installés sur la machine)
Cylindre en caoutchouc : 2 (installés sur la machine)
Cylindre Anilox de colle: 1 (installé sur la machine)
Cylindre d’application de colle : 1 (installé sur la machine)
Réservoir de colle : 1 (installé sur la machine)
Moteur principal :1 (installé sur la machine)
Inverseur : 1 (installé sur la machine)
Contrôle du niveau de la colle : 1 (installé sur la machine)
Moteur de réduction de vitesse : 1 (installé sur la machine)
Fonction de l’unité de gaufrage et laminage
Les dessins de gaufrage sont clairs et beaux
Collage régulier avec un niveau constant
Collage stable
Unité de gaufrage du papier de toilette
Largeur max.de la bobine : 2850 mm
Epaisseur du matériau : 40 mm
Réglage de pression : Pneumatique
Diamètre de gaufrage : 394 mm
Diamètre du cylindre caoutchouc : 415-417 mm
Technologie de gaufrage : Gravé (au laser)
Puissance de moteur :11 kW
Codificateur :Japonais
Inverseur Siemens (incorporé au boitier de contrôle électronique)
Collage de la dernière feuille (collage de l’extrémité)
Largeur max.de la bobine : 2850 mm
Diamètre de rouleau :90-160 mm
Longueur de l’extrémité :10 -30 mm (réglable)
Tolérance de la longueur d’extrémité : ± 5 mm
Vitesse :15 log/min.
Matériau de colle : Colle à base d’eau
Changement du diamètre du rouleau : Manuel
Arrachage de papier :Electronique / pneumatique
Composants de l’unité de collage de la dernière feuille
Unité de collage (montée sur la machine)
Unité de collage de l’extrémité (montée sur la machine)
1 inverseur (monté sur la machine)
1 moteur de collage (monté sur la machine)
1 moteur de collage d’extrémité (monté sur la machine)
1 réservoir de colle (monté sur la machine)
Fonction de l’unité de collage de la dernière feuille
Le collage de la dernière feuille est régulier et de qualité
La quantité de la colle peut être réglée
Accumulateur
Largeur max.de la bobine :2850 mm
Diamètre de rouleau :90-160 mm
Capacité de rouleau :150 rouleaux
Vitesse de chargement :20 rouleaux / min.
Les rouleaux sont transférés automatiquement à partir de l’unité de collage de la dernière feuille vers l’accumulateur.
Les rouleaux sont transférés automatiquement vers Log Saw
PLC :Siemens
Puissance: 4 kW* 2
Composants de l’accumulateur
1 boitier de contrôle électrique
Contrôleur PLC (incorporé au boitier de contrôle électronique)
2 jeux de moteur (montés sur la machine)
Etagères de portage de 150 log
2 dévidoirs de rouleau (montés sur la machine)
Fonction de l’accumulateur
La vitesse de stockage est stable.
Les unités de portage en acier réduisent au minimum l’usure sur les rouleaux pendant le stockage
L’unité de dévidage automatique de rouleau peut envoyer 1 ou 2 rouleaux au découpage automatique selon son réglage.
Découpage automatique
Largeur max.de la bobine : 2850 mm
Diamètre du produit fini : 3 jeux de rétenteur rouleau sont fournis. Ces rétenteurs conviennent aux diamètres entre 90-150 mm (les diamètres sont déterminés par l’acheteur).
Largeur de découpage : 90-300 mm. Tolérance avec servo-contrôle : ±1 mm
Tolérance d’erreur de la surface de découpage : ±1.5 mm
Ligne : 2 lignes
Vitesse maximum de la machine : 150 coupes / min.
Vitesse de fonctionnement : 150 coupes / min.
100 coupes / minute avec 230 mm pour dimensions de découpe
Diamètre de la lame : 610 mm
Lubrification de la lame : Automatique
Affutage de lame : réglé automatiquement selon le diamètre de la lame.
Dépoussiérage de l’affuteuse : Automatique
Réglage de la hauteur du disque de la lame : Manuel
Découpage : Découpage orbital
PLC : Siemens (incorporé au boitier de contrôle électronique)
Ecran tactile: Siemens (incorporé au boitier de contrôle électronique)
Inverseur : Siemens (incorporé au boitier de contrôle électronique)
Puissance de moteur :Disque de lame : 4 kW, Moteur de lame : 7,4 kW, servomoteur : 3 kW
Composants du découpage automatique - Log Saw
1 panneau électrique indépendant
1 unité d’affutage de lame et dépoussiérage
1 servomoteur (monté sur la machine)
1 ventilateur à enlever les poussières de papier
1 contrôleur PLC (incorporé au boitier de contrôle électronique)
1 Inverseur (incorporé au boitier de contrôle électronique)
1 Ecran tactile (monté sur le panneau de contrôle électrique)
Fonction du découpage automatique - Log Saw
La vitesse de découpage est stable, à 2 canaux
La surface découpée se nettoie grâce à l’unité de dépoussiérage de l’affutage
Machine à bobine
Peut enrouler entre 2 et 4 couches
Largeur du papier kraft :65-85 mm
Grammage du papier kraft : 180-350 gsm
Grammage de la première couche : 80 gsm
Epaisseur max. de la bobine : 2 mm
Vitesse max. de rangement de bobine : 80 b/min
Diamètre intérieur de bobine : 36-50 mm
Découpage de bobine : tolérance d’erreur de ±0.5 mm avec découpage net.
Tolérance d’erreur sur longueur de la bobine : ±2mm
Pivot d’enroulage de la bobine : 2 (le diamètre sera déterminé par le client)
Découpage de bobine : contrôle par PLC
Stand de pose de bobine : 3 stands, diamètre maximum de bobine : 1000 mm
Colle : 1 jeu de collage
Lubrification inférieure de papier : Automatique
Composants de la machine à bobines
1 découpage de bobine contrôlé par servomoteur (monté sur la machine)
1 moteur de rangement de bobine (monté sur la machine)
1 unité pneumatique pour réglage de la tension d’enroulage de la bobine (sur la machine)
1 unité de découpage (monté sur la machine)
Unité de lubrification de la couche inférieure
1 unité de portage de bobine
1 unité d’application de colle
3 Stands
1 contrôleur PLC (monté sur la machine)
1 écran tactile (monté sur la machine)
Fonction de la machine à bobines
Vitesse élevée de production de bobine de qualité
Découpage régulier, peu d’erreur
Accumulateur de bobine (l’unité de transfert de bobine incluse)
Transfert de bobine : Avec unité de portage d’acier
Stockage de bobine : Accumulateur de bobine de modèle ouvert
Sortie de bobine : Automatique
Composants de la machine à bobines
1 moteur de transfert de bobine (monté sur la machine)
1 moteur de sortie de bobine (monté sur la machine)
1 contrôleur PLC (monté sur la machine)
Remarque : En cas de nécessité, notre entreprise se réserve le droit de modifier sans préavis les spécifications techniques de la machine.
Origine : China
