Catégorie
:
SECHEES USINE DE TRANSFORMATION DE FRUITS (PRO)
Nom Du Produit
:
ORSE 18000 BRO INSTALATION DE PRODUCTION DE FRUITS SECS 2500-6000 KG HEURE
Description Du Produit
:
Unite d’alimentation à Elevateurs a palettes à Machine a saler a saucerà Elevateurs a palettes à Four a griller à Tamis de poussieresà Elevateurs a palettes à Produit Fini & Enchaseuse
Champ Obligatoire:800 M2
Consommation Totale D'électricité:380-400 V ~ 61 kw
Origine:TURQUE
Capacité:2500-6000 kg variables selon le produit
Nombre d'Employés:8 PERSON
Obligatoire / Air, Eau et Carburant:6 Bar Air Presseure GAZ NATUREL 35,2 LPG 13,6 [m³/heure] en moyenne
Produits

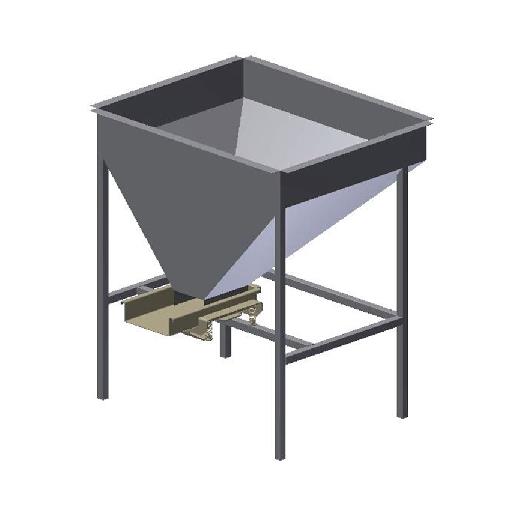

UNITE D’ALIMENTATION (400-ABS)
CARACTÉRISTIQUES GÉNÉRALES
AISI 304 caisson en tôle d’acier inoxydable de qualité,
AISI 304 châssis en profilé inoxydable de qualité,
Clapet inoxydable à la sortie de produit,
Vibrateur pneumatique ou à vitesse réglable électromagnétique, selon le projet.
Electricité  0.10
Hauteur 1500
Longueur 1340
Largeur 1360
UNITE D’ALIMENTATION (400-ABS)
CARACTÉRISTIQUES GÉNÉRALES
AISI 304 caisson en tôle d’acier inoxydable de qualité,
AISI 304 châssis en profilé inoxydable de qualité,
Clapet inoxydable à la sortie de produit,
Vibrateur pneumatique ou à vitesse réglable électromagnétique, selon le projet.
Electricité  0.10
Hauteur 1500
Longueur 1340
Largeur 1360

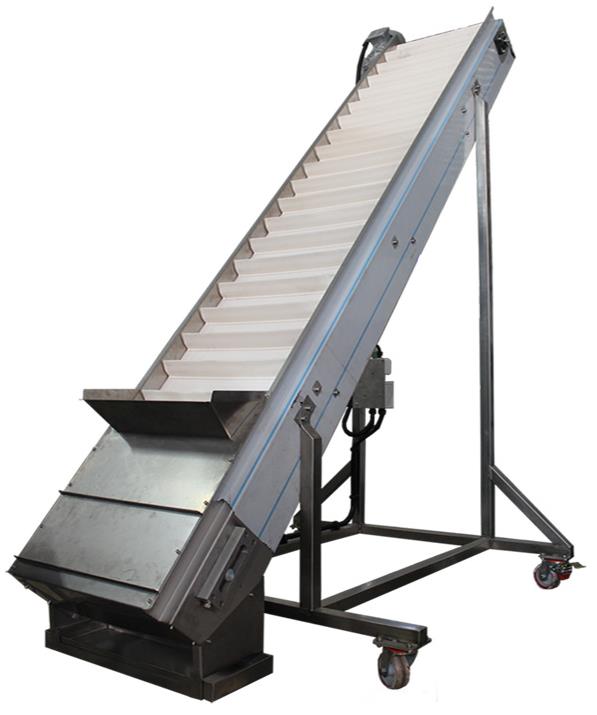

ELEVATEURS A PALETTES (5100-APE)
CARACTÉRISTIQUES GÉNÉRALES DES ELEVATEURS A PALETTES
Plateau de récupération des poussières à l’entrée,
Bande antistatique en polyuréthane facilement nettoyable,
AISI 304 caisson en tôle d’acier inoxydable de qualité,
Profilés spéciaux antidérapants dans la bande,
Rouleaux galvanisés.
Elle est produite dans différentes dimensions selon le projet.
Electricité 0.37-1,1 kw/h
Noisettes 5000 kg/h
Graines 2000 kg/h
PALETLI ELEVATÖR (5100-APE)
CARACTÉRISTIQUES GÉNÉRALES DES ELEVATEURS A PALETTES
Plateau de récupération des poussières à l’entrée,
Bande antistatique en polyuréthane facilement nettoyable,
AISI 304 caisson en tôle d’acier inoxydable de qualité,
Profilés spéciaux antidérapants dans la bande,
Rouleaux galvanisés.
Elle est produite dans différentes dimensions selon le projet.
Electricité 0.37-1,1 kw/h
Noisettes 5000 kg/h
Graines 2000 kg/h

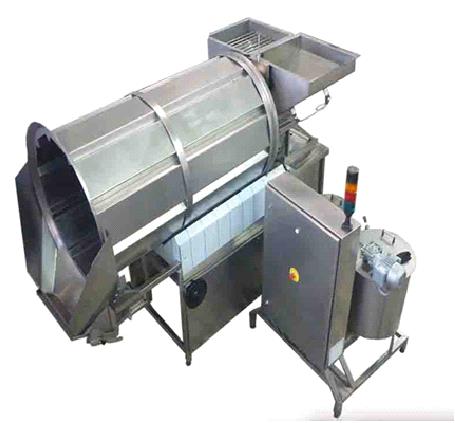

MACHINE A SALER A SAUCER (505-ATS)
CARACTÉRISTIQUES GÉNÉRALES
1. Utilisée pour saucer et saler les fruits secs comme les graines, la cacahuète et les produits comme les chips de pommes de terre.
2. AISI 304 châssis et tambour en acier inoxydable de qualité,
3. La vitesse de tours du tambour peut être réglée à l’aide de contrôleur de moteur selon la volonté,
4. L’angle du tambour peut être réglé plus ou moins élevé à l’aide du moteur selon la volonté,
5. La vitesse d’entrée du produit peut être augmentée ou réduite à l’aide de contrôleur de moteur selon la volonté,
6. La concentration en sel peut être réglée plus rapide ou plus lent à l’aide de spirales selon la volonté,
7. La quantité de sirop peut être augmentée ou réduite à l’aide de pompe proportionnelle à contrôle selon la volonté,
8. La machine à saler à saucer est fabriquée munie de contrôle PLC,
9. Elle peut être utilisée en mode standard dans les systèmes à contrôles PLC pour différents produits en préparant une recette selon le produit,
10. Elle est dotée d’un système de lavage à contrôle manuel à la fin de la production ou en fin de journée,
11. La machine à saler à saucer est conçue de manière à marcher en permanence. Ainsi on assure l’homogénéité permanente du produit.
Electricité-kw/h
A / mm 2000
B / mm 3260
C / mm 2270
Graines-kg/h 750-1000
Cacahuètes-kg/h 1500-2000
MACHINE A SALER A SAUCER (505-ATS)
CARACTÉRISTIQUES GÉNÉRALES
1. Utilisée pour saucer et saler les fruits secs comme les graines, la cacahuète et les produits comme les chips de pommes de terre.
2. AISI 304 châssis et tambour en acier inoxydable de qualité,
3. La vitesse de tours du tambour peut être réglée à l’aide de contrôleur de moteur selon la volonté,
4. L’angle du tambour peut être réglé plus ou moins élevé à l’aide du moteur selon la volonté,
5. La vitesse d’entrée du produit peut être augmentée ou réduite à l’aide de contrôleur de moteur selon la volonté,
6. La concentration en sel peut être réglée plus rapide ou plus lent à l’aide de spirales selon la volonté,
7. La quantité de sirop peut être augmentée ou réduite à l’aide de pompe proportionnelle à contrôle selon la volonté,
8. La machine à saler à saucer est fabriquée munie de contrôle PLC,
9. Elle peut être utilisée en mode standard dans les systèmes à contrôles PLC pour différents produits en préparant une recette selon le produit,
10. Elle est dotée d’un système de lavage à contrôle manuel à la fin de la production ou en fin de journée,
11. La machine à saler à saucer est conçue de manière à marcher en permanence. Ainsi on assure l’homogénéité permanente du produit.
Electricité-kw/h
A / mm 2000
B / mm 3260
C / mm 2270
Graines-kg/h 750-1000
Cacahuètes-kg/h 1500-2000
PALETLI ELEVATÖR (5100-APE)
CARACTÉRISTIQUES GÉNÉRALES DES ELEVATEURS A PALETTES
Plateau de récupération des poussières à l’entrée,
Bande antistatique en polyuréthane facilement nettoyable,
AISI 304 caisson en tôle d’acier inoxydable de qualité,
Profilés spéciaux antidérapants dans la bande,
Rouleaux galvanisés.
Elle est produite dans différentes dimensions selon le projet.
Electricité 0.37-1,1 kw/h
Noisettes 5000 kg/h
Graines 2000 kg/h

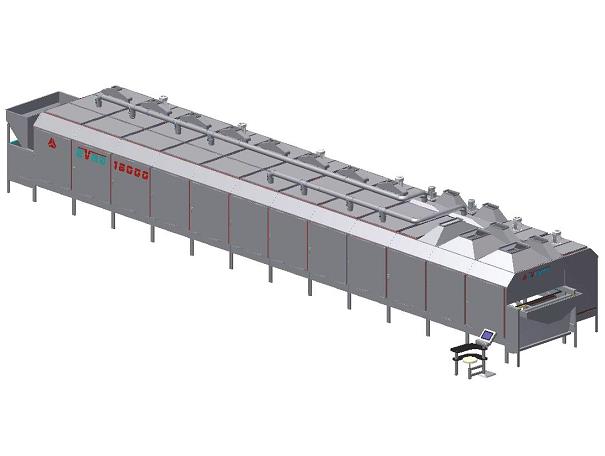

FOUR A GRILLER (18000-BRO)
I.Tous les fours disposent d’un système de grillage à trois options.
A.On peut faire marcher la bande du four à griller plus ou mois vite selon la volonté.
B.La température des cabines des fours à griller peut être augmentée ou réduite selon la volonté.
C.L’épaisseur sur la bande du produit à griller peut être augmentée ou réduite.
II. Dans les cabines des fours à griller, l’air chaud est conçu de façon à passer en dessous et au dessus du produit, chaque cabine disposant d’un ventilateur indépendante.  Cette particularité permet le grillage homogène du produit.
III. La bande à grille utilisée dans les fours est une bande grille cr-ni inoxydable. Du fait de la largeur suffisante des bandes, la circulation d’air se fait facilement.
IV. Les gaz de combustion des bruleurs du four sont rejetés à l’extérieur de l’unité thermobloc à l’aide d’une cheminée à part.    Ainsi on évite tout contact du produit avec les gaz de combustion.
V.Le système de commande et de contrôle des fours sont fabriqués en mode manuel.
VI. L’épaisseur du produit  mis dans le four peut être réglée manuellement.
VII. Toutes les surfaces en contact avec le produit sont fabriquées à base de matériaux inoxydables
LONGUEUR: 17500 mm
LARGEUR: 4000 mm
HAUTEUR: 3000 mm
3. Informations sur les matériaux
CHASSIS: Profilé en acier peint en St 37
COUVERCLES: Tôle en acier inoxydable
PIECES METALLIQUES: Tôle en acier inoxydable
MATERIAUX D’ISOLATION: Lâine de roche compressée
PALIERS A ROULEMENTS: Corps standard en fonte
BANDE: Bande à grille en acier inoxydable
CHAINE DE BANDE: Chaîne standard en acier
ROULEAUX D’ENTRAINEMENT: Acier inoxydable
VENTILATEURS: Tôle peinte en St 37-44
TABLEAUX DE VENTILATEUR: Tôle en acier peinte en St 37
TOLES DE GONFLAGE: Tôle en acier à trous peinte en St 37
BRULEURS: 2 niveaux
TYPE DE CARBURANT
Gaz naturel: X Lpg: X Diesel: X
INTERRUPTEURS ELECT. CABLAGE: Schneider, Weiller, LG, Delta, Hes, Birtaş etc.
MOTEUR ET REDUCTEUR: Remak réducteur, Gamak, Wat, Abana, Volt etc.
BROSSE A MOTEUR DE NETTOYAGE DE BANDE (OPTIONNELLE) (18000-BRO)
PLC COMMANDE TACTILE ET PANNEAU D’OPERATEUR (OPTIONNELLE) (18000-BRO)
REGLAGE A MOTEUR DE L’EPAISSEUR DU PRODUIT (OPTIONNELE) (18000-BRO)
DETECTEURE DE SECURITE DU COUVERCLE (OPTIONNELE) (18000BRO 4)

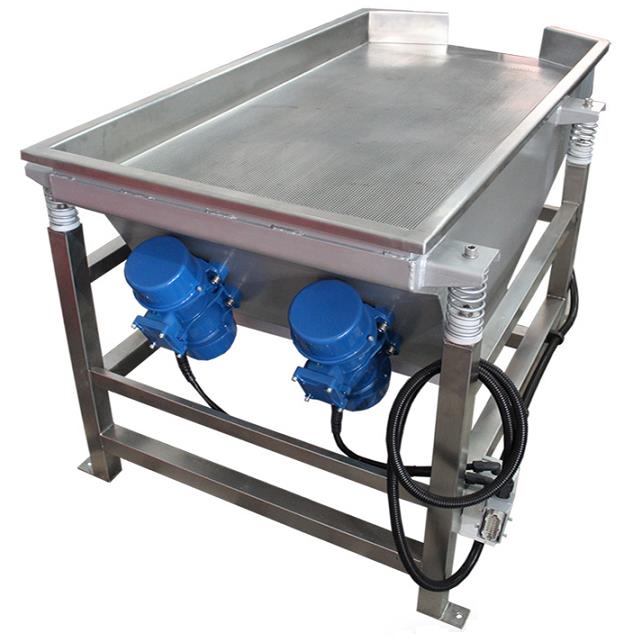

TAMIS DE POUSSIERES (1012-ACS)
1. Caisson et châssis AISI 304 inoxydable de qualité ou peints en st37,
2. Tamis en tôle AISI 304 inoxydable de qualité,
3. Plateau sous le tamis pour les poussières dans le produit,
4. Moteurs à vibrations réglables,
5. Avec des ressorts de spirales galvanisés spécialement durcis
1012-ACS
Electricité-kw/h 1,0
A / mm 900
B / mm 1250
C / mm 1000
