AUTOMATIC WAFER PRODUCTION LINE 51 PLATES 290-470 mm

Catégorie
:
WAFER MACHINES (PRO)
Nom Du Produit
:
AUTOMATIC WAFER PRODUCTION LINE 51 PLATES 290-470 mm
Description Du Produit
:

Demander Offre
Required Field:33mt*6mt
Total Electricity Consumption:31 KW / 380 V/ 3 PHASES
Origin:TURQUE
Capacity:22-25 plats /minute
Number of Employees:4 PERSON
Required / Air, Water and Fuel:6 Bar Air Presseure
Produits

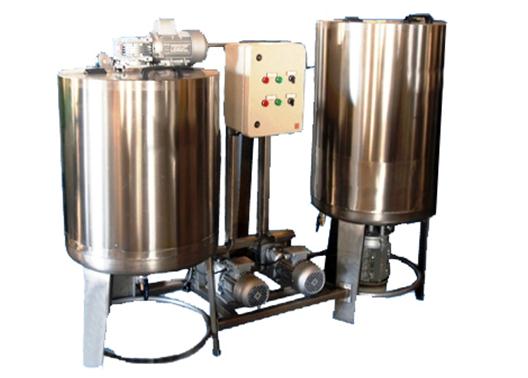

BATTER MIXER (M51)
It is for wafer batter
Double tank
a) Mixer
b) Storage, stock tank
Stainless steel
Turbo mixing system
Easy to discharge, special door design
Automatic bypass system
Discharge, pump or manuel
Technic Details :
Entrance power: 6,25 Kw
Voltage:380 V, 3 Faz, N, Pe, 50 Hz
Capacity:100 kg
Machine Dimensions :
Width:640 mm
Lenght:1780 mm
Height:1610 mm
WAFER BAKING OVEN 51 PLATES 290*470 (F51-290470)
Fully automatic, efficient running with very fine heat distribution and high quality isolation,
350 x 500 - 290 x 500 - 280 x 380 mm standart plate size or private size for customers.High production with 40 plates per oven
Baking system well matched with LPG or Naturel gas,
Gas security system,mechanical locking system,secure running with warning equipments,
Min. Maintanance expenditure ,because of well matched and high quality devices used  during the production of the machine,
Automatic wafer batter dosage by the way of special batter pomp,
Automatic flame control,
Automatic ignation,
Automatic sheet and rim taking,
With automatic cleaning system on the bottom,
With PLC control and touch panel,
Wheels and opening bearings are special and  heat stable.Greasing is once in a 6 months,
Technical specifications
Wafer plate nr: 51
Type of the fuel: Naturel gas, LPG
Natural gas consuming: 21-23 m3/ hr max.
LPG consuming: 16-18m3/hr max
Remembering gas pressure: 2-10 kPa for matural gas and LPG
Electric power for motor: 8 kw
Voltage: 380 V 3 FAZ, N, Pe, 50 Hz
Plates: Cr covered
Plate dimension: 290x470 mm
Necessary air pressure: 6 bar
Capasity: 18-20 plate/min
Machinery dimensions
Width: 1400 mm
Length: 9000 mm - 10000 mm
Hight: 1900 mm

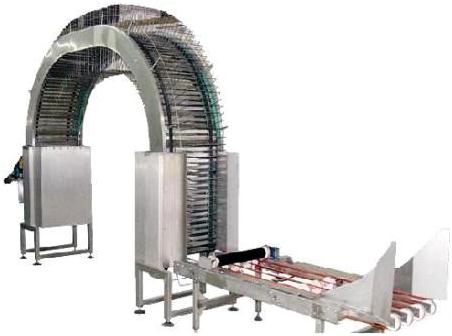

SHEET COOLING MACHINE (S51)
La machine, où les feuilles cuites au four de gaufrette sont refroidies vers le bas en condition environnementale est afflige son enlevées.
Fournis à une opération synchrone la machine automatique de traitement au four de gaufrette et la prochaine unité.
La machine fonctionne seulement ainsi que les machines automatiques de traitement au four de gaufrette construites par ORSE.
Avec le convoyeur d'admission ;
Transition automatique pour des feuilles de gaufrette;
Choix de feuille cassé de gaufrette au début de la machine (facultative)
Empilement à la sortie.
CARACTERISTIQUES TECHNIQUES
Quantité: 100 feuilles
Dimensions de la feuille: 290x470-350x500mm
Puissance d’entrée: 1Kw -Voltage: 380 V 3phase, N, Pe 50Hz
DIMENSIONS DES MACHINES
Largueur: 750mm
Longueur: 2750mm
Taille: 2400mm

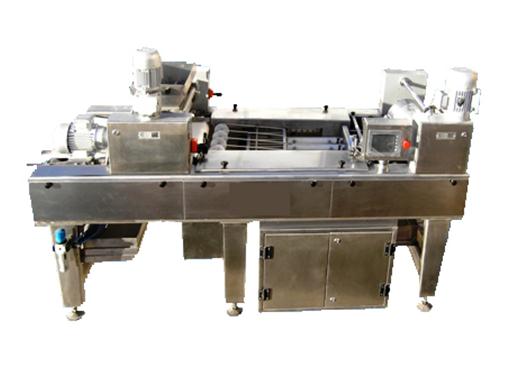

CREAM SPREADING MACHINE (K51)
Manufacturé et enduit entièrement des matériaux d'acier inoxydable.
Permet la propagation de la crème sur la feuille de gaufrette.
Appropriez-vous pour la propagation sur 3-4-5 couches.
Avec le système d'alimentions automatique.
Peut-être ajusté sur n'importe quelle épaisseur désirée.
Repasser à l'extrémité de la ceinture de rendement,
Alimentions manuelle ou automatique disponible.
Entièrement enduit de l'acier inoxydable.
Mélange à l'intérieur de la cuvette crème.
Epaisseur des couches ajustées automatiquement.
La transition automatique du refroidissement de feuille est disponible.
Le choix de la couche désiré est disponible.
Système de propagation, propagation crème.
Propagation liquide de crème.
PLC commandé, panneau d'écran à contact.
CARATERISTIQUES TECHNIQUES
Dimensions de la feuille: 290x380-290x470-350x500mm
puissance d’entrée: 2.5Kw -Voltage: 380V 3 phases, N, Pe, 50Hz
Pression atmosphérique requise: 6 bars
Capacıté: 30 feuilles/minute
Largueur de propagation: 470-500mm
Epaisseur de crème: 1-2.5mm
DIMENSIONS DES MACHINES:
Largeur: 1000mm
Longueur: 2400mm
Taille: 1390mm

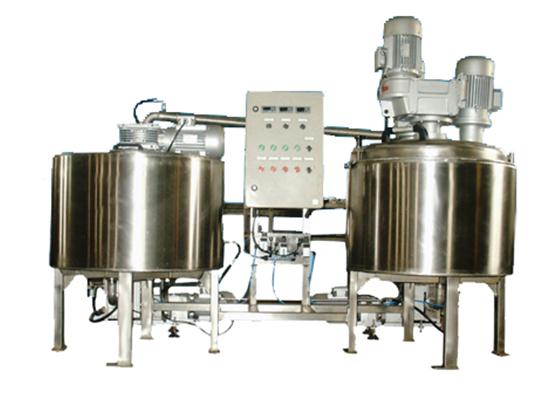

CREAM MIXER (MC51)
Construit entièrement 304 du type matériel de chrome
nickel et un réservoir de stockage. C'est un mélangeur automatique pour préparé la crème de gaufrette homogène. Inclus la coupure de 3 et les fillers se composent des fillers latéraux et centraux.
Le système de chauffage est employé selon la crème d'épaisseur en micron et a les dispositifs gravant en relief; maintien grâce de la chaleur à ses murs. La crème est transférée au réservoir de stockage (traitement) automatiquement et alors transporté à la chambre pour écarter par l'intermédiaire des sondes selon la liquidité de la crème. Il y a de 2 automatique taillent de pompe dans le mélangeur.
DIMENSIONS DE MACHINE
Diamètre extérieur: 823mm
Diamètre intérieur: 750mm
Longueur: 750mm
Accomplissez la longueur: 1350mm
PUISSANCE DE MOTEUR
Mélangeur: 2.2Kw-20 cycles/minute
Fuller: 2.2Kw-560 cycle/minute
Coupeur: 2.2Kw-1400 cycle/minute
Traitement: 2.2Kw-20 cycle/minute
CREAM COOLING TUNNEL (ST51)
Conçu specialement pour rafraichir les plaques de gaufrette avec creme ou sans creme. Il est economique
Les couvercles de cote facilite l’entretien et  le nettoyage
Les couvercles ont des fenetres transparentes  qui servent a mieux observer l’ecoulement du produit et d’intervenir dans des conditions d’anomalie
Les couvercles sont d’acier inoxidable
Systeme de refroidissement  sec ou  avec eau
Principe  de fonctionnement  verticale (avec ascenseur)
Details Techniques ( tunnel de refroidissement avec ascenseur vertical)
Capacite:18.000 kcal /h
Temps de refroidissement:3-15 minutes
Puissance: 8,5 kw
Dimensions du machine:
Largeur:950mm
Longueur:2200mm
Hauteur: 3900mm
WAFER CUTTING MACHINE (BK51)
Decoupage des plaques de gaufrette de divers tailles (au choix)
Alimentation manuel ou automatique
Decoupage  en bloc ou un a un
Decoupage de plaques avec ou sans creme
Fonctionnement  mechanique
Completement d’acier inoxidable
Decoupage avec fil ou lame (au choix)
Decoupage  double position
Apres le tunnel, passage automatique
Possibilite d’ajouter un separateur supplementaire ou bien une bande de ramassage, apres le
decoupage
systeme rotatif de bloc avant le decoupage
Details Techniques:
dimention de plaque:290*470mm
puissance: 1,5 kw
voltage:380 V 3 faz N, PE 50 Hz
hauteur de decoupage:60 mm
capacite:9 pairs de decoupage / minute
Dimentions du Machine
largeur: 1650 mm
longueur:1600 mm
hauteur:900 mm
WAFER COLLECTING BELT (TB)
CARACTERISTIQUES TECHNIQUES
Puissance d'entree 0,75 kw
Largueur 400 mm
Longueur 3000 mm
Taille 790 mm
